第二章完成了对中间传动轴、主传动轴的设计。在给定了发动机转矩、变速器低挡传动比的情况下确定了中间传动轴与主传动轴的内、外径，保证发动机在各工况工作时传动轴不发生共振行成传动轴的折断。在确定了传动轴尺寸后对其扭转应力进行了校核，使传动轴在各种工况以及冲载荷情况下不会产生扭转变形。两段传动轴间转矩是靠主传动轴花键与中间传动轴花键传递的，这两处花键的设计也是这一章的重中这重。本设计中选用了相对渐开线花键定心精度更高、加工更容易的矩型花键，这种形式提高了传动轴高速转动时的稳定性，也减少了花键的磨擦从而提高了传动轴整体的使用寿命。由于花键配合间隙小，减小了车辆行驶时的振动的噪声，提高了驾驶舒适性。

第三章完成了对中间传动轴、主传动轴的设计。在给定了发动机转矩、变速器低挡传动比的情况下确定了中间传动轴与主传动轴的内、外径，保证发动机在各工况工作时传动轴不发生共振行成传动轴的折断。在确定了传动轴尺寸后对其扭转应力进行了校核，使传动轴在各种工况以及冲载荷情况下不会产生扭转变形。两段传动轴间转矩是靠主传动轴花键与中间传动轴花键传递的，这两处花键的设计也是这一章的重中这重。本设计中选用了相对渐开线花键定心精度更高、加工更容易的矩型花键，这种形式提高了传动轴高速转动时的稳定性，也减少了花键的磨擦从而提高了传动轴整体的使用寿命。由于花键配合间隙小，减小了车辆行驶时的振动的噪声，提高了驾驶舒适性。

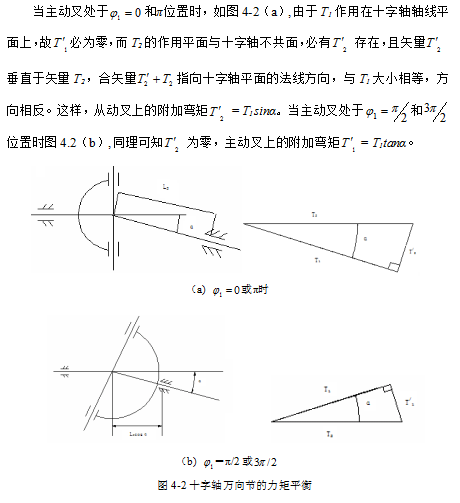

第四章对单个十字轴万向节、双十字轴万向节、多十字轴万向节进行了运动和受力分析；确定了十字轴主要尺寸参数，并对十字轴轴颈进行了强度校核保证其能够承受各种工况下的载荷；设计了联接件的形式并对联接螺栓和万向节叉进行了强度校核，保证了传动的可靠性。本章的重点是滚针轴承设计，在按照标准选定了滚针轴承主要尺寸后，对滚针进行了强度校核。该滚针轴承突出的优点是先取了双刃口复合橡胶油封，用作径向密封；当向十字轴内腔注入润滑油时，陈油、磨损产物及多余的润滑油便从橡胶油封内圆表面与十字轴轴颈接触处溢出，不需安装安全阀，防尘、防水效果良好。在灰尘较多的条件下使用时，可显著提高万向节寿命。以及挡针圈的使用，解决了滚针轴承装配和工作时掉针、卡针的问题。

第五章完成了中间支承总成的设计。摆动式中间支承具有结构简单、质量轻、制造容易、维修保养方便等优点。当发动机轴向窜动时，摆臂可绕支承轴摆动，适应中间传动轴的轴线在纵向平面的位置变化，改善了轴承的受力状况。橡胶衬套可以大大吸收、减小由于传动轴引起的振动，进而减小车辆行驶时的噪声和振动。此外，还选择了轴承的型号并对轴承的使用寿命进行校核；设计了合理有效的润滑及密封型式，从而提高了总成的使用寿命。

拟解决的主要问题：

通过对汽车万向传动轴的运动特性，技术难题，制造工艺，使用寿命影响因素，失效形式进行深入系统的分析。在设计过程中避免振动，传动动轴断裂，十字轴折断，及滚针轴承过早损坏等问题。运用传统设计方法完成对传动轴的计算校核，传动轴滑动花键的设计计算。万向节叉及十字轴的计算校核。利用相关书籍资料完成对十字轴滚针轴承的设计及校核，传动轴滑动花键和万向节的润滑方案的选择与设计以及通过CAD软件完成图纸绘制

基本内容：

（1）充分利用图书馆及现有的资源收集资料，调研了解万向传动装置的组成、功用，掌握CAD制图的规范及要求，了解国内外万向传动装置的发展状况

（2）到生产车间及实验室了解万向传动装置的构造，各零部件的装配位置

（3）编写课题研究大纲和开题报告

（4）选择基本参数并对各参数进行设计与计算

（5）万向传动轴的基本参数选择与设计计算

（6）校核万向传动轴的临界转速

（7）完成十字轴万向节的设计

（8）完成传动轴中间支撑等主要零件的设计

（9）完成零件图和装配图
