设计的主要内容

汽车工业一直是CAD／CAM／CAE系统应用的先锋，应用AUTOCAD软件对重型驱动桥进行设计，使其结构更合理，同时可以锻炼使用工具软件的能力，提高综合设计的能力，还可以培养正确的研究方法、理论联系实际的工作作风、严肃求实的学习态度，本设计的主要内容包括以下六个方面：

（1）驱动桥和主减速器、差速器、半轴、驱动桥桥壳的结构形式选择

（2）主减速器的参数选择与设计计算

（3）差速器的设计与计算

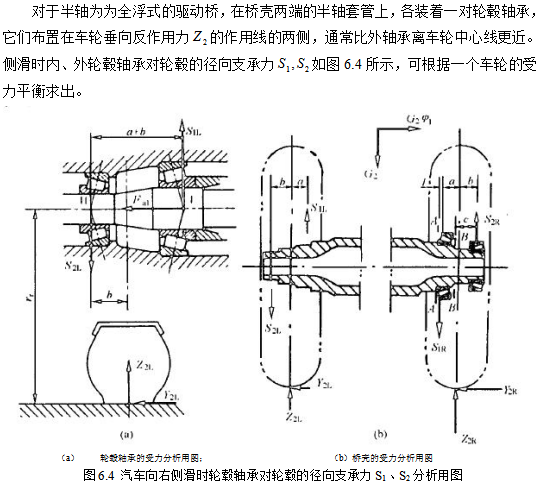

（4）半轴的设计与计算

（5）驱动桥桥壳的设计

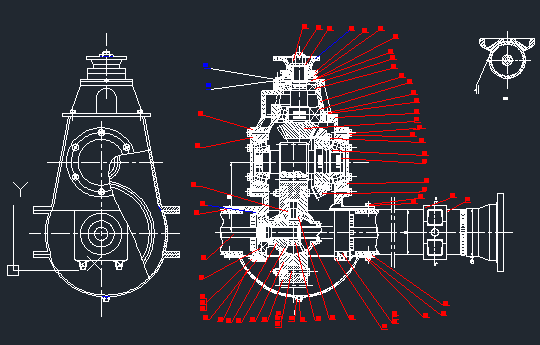

（6）CAD绘制装配图、零件图。

本设计采用非断开式驱动桥，由于结构简单、工作可靠，可以被广泛用在各种重型载货汽车。采用的双极主减速器可以更好的增大离地间隙，可以使大型汽车在不设置副变速器的情况下，增加传动系的传动比，从而提高其牵引性，以适应汽车在坏路面和坡路上满载行驶的需要。普通锥齿轮式差速器和全浮式半轴，它结构简单，工作平稳可靠，且被大多汽车厂所生产，减少了成本。因此它们可以被广泛用在各种重型载货汽车中。确定了驱动桥的总体设计方案，先后进行主减速器，差速器，半轴以及驱动桥壳的结构设计和强度校核，并运用AutoCAD软件绘制出主要零部件图和装配图。设计出了15吨级的驱动桥，该驱动桥适用于重型载货汽车和工程车辆等。

本设计首先论述了驱动桥的总体结构，在分析了国内外现状、驱动桥各部分结构形式及其以往形式的优缺点的基础上，确定了总体设计方案：采用整体式驱动桥，主减速器的减速型式采用双级减速器，主减速器齿轮采用螺旋锥齿轮，差速器采用普通对称式圆锥行星齿轮差速器，半轴采用全浮式型式，桥壳采用铸造整体式桥壳。在本次设计中，主要完成了双级减速器、圆锥行星齿轮差速器、全浮式半轴的设计和桥壳的校核材料的选取等工作。
