设计的主要内容

由以上论述可知，威驰电器实验台主要由台架和台面组成。主要内容如下：

1、电器实验台总体设计：要求实验台可以演示汽车电器系统（起动，充电，照明，仪表，音响，刮水器等辅助电器系统）的工作原理，电器元件依据丰田威驰轿车实际元件布局，实验台可以实现汽车电器系统功能演示，并可以设置不同教学故障。

2、台架及面板的设计：方便实验教学，具有便于实验测试操作。预留出汽车电器故障检测诊断接口。

3、元件布局：符合汽车电器系统工作要求，具有规范性，方便理解汽车电器系统结构原理。

4、充电系统动力源设计：实现对汽车发电机的工作驱传动，完成他激到自激过渡。

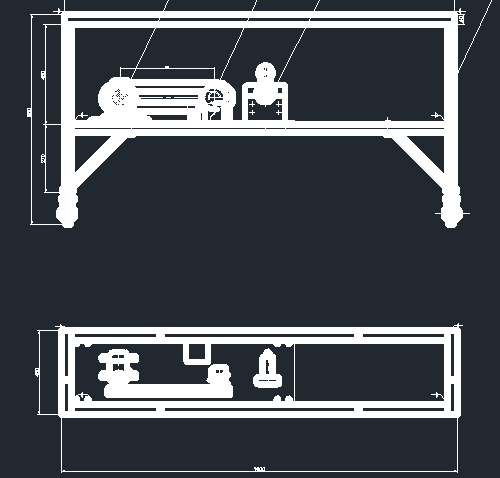

本设计根据汽车电器实验台的设计方法，确定了实验台的总体设计方案，先后进行台面、台架、电动机、V带、带轮、电路结构设计和校核，并运用AutoCAD软件绘制出主要零部件的工程图和装配图。设计威驰汽车电器实验台。

本课题设计的实验台，配备全车电器实体总成以及相关辅助原件、可演示全车电器系统的整个工作过程，通过原车组合仪表和LED灯动态显示电器系统的工作原理及运行过程，可模拟实际运行工况设置多种常见故障（如左前大灯近光、右前大灯近光、左前大灯远光、右前大灯远光、左侧转向灯、右侧转向灯、前雾灯、后雾灯、倒车灯、制动车灯、喇叭音响等）。钢结构支架焊接经喷塑工艺制作，安全可靠、坚固耐用，万向脚轮方便教学。
