设计内容

完成CA5-38汽车变速器的设计。

根据卡车的结构特点和行驶条件，拟定汽车的基本技术参数，完成该车发动机的选择和传动系档数和各档传动比的确定，完成汽车变速器总成设计，包括操纵机构、输入轴和输出轴。

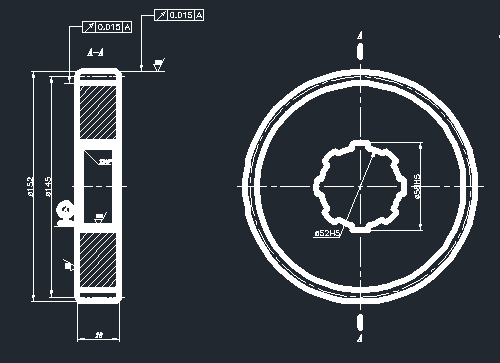

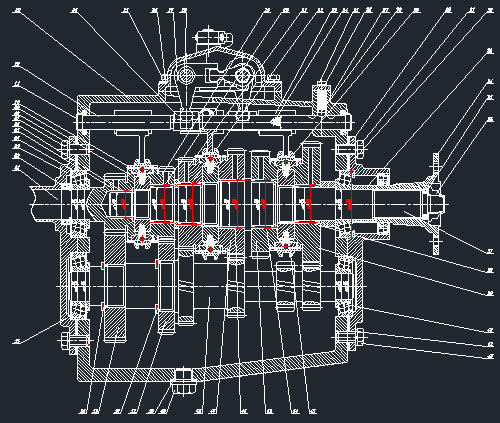

在本次毕业设计中，主要完成了变速器传动方案的确定，变速器各档传动比的分配，齿轮参数的选择，变速器各档齿轮齿数分配，变速器齿轮的设计计算，变速器轴和轴承的设计计算，同步器及箱体的选择以及利用AutoCAD画装配图和零件图等设计。

本次设计以CA5－38载货货车变速器设计为题。主要是对变速器的轴和齿轮的设计及计算。在手动机械式变速器中，这两大元件对变速器的工作起了主要作用，通过改变齿轮组的啮合组合的不同从而改变了传动转速。在设计过程中通过运用材料力学的知识，对轴和齿轮进行了力学分析、校核计算以及选择合理的材料和热处理方法。变速器在换档过程中的另一个重要元件式同步器，它能保证平稳地从一个档位换入另一个档位，从而防止了冲击，避免了齿轮因换档角速度不同而使齿轮损坏，其次对操纵机构和箱体进行了设计以及对图纸的绘制等设计工作，从而更好的完成本次毕业设计。

本次设计的变速器优点是维修保养成本低，能够带来驾驶乐趣。一般来说，手动变速器的传动效率要比自动变速器的高，因此驾驶者如果技术好的话，手动变速的汽车在加速、超车时比自动变速车快，也省油。

本次设计主要是依据参考的中型货车的参数，通过对变速器各部分参数的选择和计算，设计出一种基本符合要求的手动5档变速器。本文主要完成下面一些主要工作：

1．参数计算。包括变速器传动比计算、中心距计算、齿轮参数计算、各档齿轮齿数的分配；

2．变速器齿轮设计计算。变速器齿轮几何尺寸计算；变速器齿轮的强度计算及材料选择；计算各轴的扭矩和转速；齿轮强度计算及检验；

3．变速器轴设计计算。包括各轴直径及长度计算、轴的结构设计、轴的强度计算、轴的加工工艺分析；

4．变速器轴承的选择及校核；

5．同步器的设计选用和参数选择；

6．变速器操纵机构的设计选用；

7．变速器箱体的结构设计。
