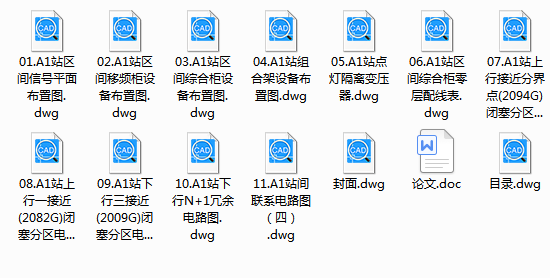

在本次设计过程中，通过对ZPW-2000A型无绝缘移频自动闭塞系统的设计，达到了基本掌握ZPW-2000A型无绝缘移频自动闭塞系统设计的方法。设计内容包括两个部分，一部分是论文，主要是对设计原理及方法进行说明。另一部分是自动闭塞图册。本论文详细介绍了A1站2094G、2082G、2009G三个闭塞分区轨道电路的工程设计过程，并绘制出了相关的图纸。图纸主要包括A1站区间信号平面布置图，A1站区间移频柜、综合柜设备布置图，区间组合架设备布置图及继电器类型表，点灯隔离变压器侧面配线和综合柜零层配线表，上行接近分界点2094G闭塞分区电路图、上行一接近2082G闭塞分区电路图、下行三接近2009G闭塞分区电路图，站间联系电路（四）等，并在论文中对ZPW-2000A系统的设备和技术条件以及原理等进行了系统的分析和论述。

随着铁路信号技术的迅速发展，ZPW-2000A型无绝缘轨道电路在铁路信号系统中得到了广泛应用，为今后铁路进一步安全提速创造了必备条件。

......

本设计主要完成A1站2094G、2082G、2009G三个闭塞分区ZPW-2000A型区间无绝缘轨道电路的工程设计。论文内容包括ZPW-2000A无绝缘移频自动闭塞系统工作原理、设备构成及相关图纸的设计方法。其中图纸设计包含区间信号布置图的设计、区间移频柜设备布置、区间综合柜设备布置、区间组合架设备布置及组合继电器类型表设计、点灯隔离变压器侧面配线表、区间综合柜零层配线表设计、上行接近分界点(2094G)闭塞分区电路图设计、上行一接近(2082G)闭塞分区电路图设计、下行三接近(2009G)闭塞分区电路图设计、下行(N+1)冗余电路图设计、站间联系电路（四）设计、区间移频柜零层配线的设计、区间综合架零层配线的设计、区间组合架侧面配线的设计、点灯隔离变压器侧面配线的设计、区间点灯电路图的设计等。

......

主发送器4FS的低频编码条件由QZJ、1GJ、2GJ和3GJ构成。发送报警继电器FBJ与4FS的端子FBJ-1及FBJ-2相接，正常情况下FBJ↑。正方向运行时，QZJ↑、QFJ↓。经过低频编码条件控制产生的移频信号从4FS的端子S1引出，经FBJ4↑-QZJ5↑-QFJ5↓，再经2082G的ZPW·ML，到ZPW·BP的L1端子，并从V1端子送至2082G发送端BA2。从BA2另一端引出，经ZPW·BP-ZPW·ML-QFJ6↓-2072GJ4↑(或DJF1↑)-QZJ6↑-FBJ3↑，接至4FS 的S2端子上。

若4FS出现故障，则FBJ↓，此时+1FS被接入电路，取代4FS进行编码。+1FS与4FS一样，是由QZJ、1GJ、2GJ和3GJ构成低频编码条件。不同之处在于，+1FS低频编码条件是由FBJF1↓接入+1FS的。经过低频编码条件控制产生的移频信号从+1FS的端子S1引出，经过FBJF6↓-FBJ4↓-QZJ5↑-QFJ5↓，再经过2082G的ZPW·ML，到匹配变压器ZPW·BP的L1端子，并从V1端子送至BA2。回线从BA2另一端引出，经过ZPW·BP-ZPW·ML-QFJ6↓-2072GJ4↑(或DJF1↑)-QZJ6↑-FBJ3↓-FBJF5↓，接至+1FS 的S2端子上。
