设计的内容及方法

本次设计的变速器是在原有奇瑞A516的变速器的基础上，在给定发动机输出转矩、转速及最高车速、最大爬坡度等条件下，主要完成传动机构的设计，并绘制出变速器装配图及主要零件的零件图。

1、对变速器传动机构的分析与选择

通过比较两轴和中间轴式变速器各自的优缺点，以及所设计车辆的特点，确定传动机构的布置形式。

2、变速器主要参数的选择

变速器主要参数的选择：档数、传动比、中心距、齿轮参数等。

3、变速器齿轮强度的校核

变速器齿轮强度的校核主要对变速器的齿根弯曲疲劳强度和齿面接触疲劳强度进行校核。

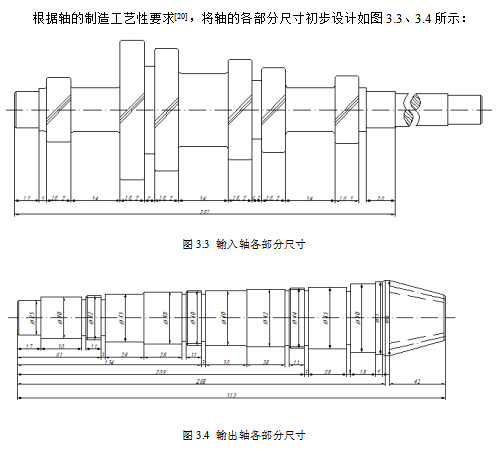

4、轴的基本尺寸的确定及强度计算。

对于轴的强度计算则是对轴的刚度和强度分别进行校核。

5、轴承的选择与寿命计算。

对变速器轴的支撑部分选用圆锥磙子轴承，寿命计算是按汽车的大修里程来衡量，轿车的为30万公里。

本次设计主要是查阅近几年来有关国内外变速器设计的文献资料，结合所学专业知识，在老师的正确指导下进行设计。通过比较不同方案和方法选取最佳方案进行设计，计算变速器的齿轮的结构参数并对其进行校核计算；同时对同步器、换档操纵机构等结构件进行分析设计；另外，对现有传统变速器的结构进行改进、完善。

本设计说明书从发动机选择开始，综合地考虑使用、经济、工艺、安全性等方面的设计要求，确定合理的设计方案，进而对变速器二轴和操纵机构进行设计，并对一些部件进行必要的校核。并且通过CAD软件进行绘图，运用Pro/E软件进行三维传动机构的建模，利用ANSYS对轴进行有限元分析，共画了1张总成图和5张零件图。
