本设计是基于FPGA的数字基带信号发生器的设计。通过本设计熟悉VHDL语言及数字电路的设计方法；掌握FPGA的开发环境和开发过程，掌握电路设计方法；编写VHDL程序，实现数字基带信号发生器的电路功能，并完成仿真及验证。

设计（论文）的主要内容

1.掌握Quartus II软件开发环境和硬件描述语言VHDL语言的使用；

2.掌握数字基带信号（NRZ、DRZ、SRZ、AMI、CFM、CMI、FXM）的编码规则；

3.掌握码型产生电路、码型选择电路、基带信号输出电路的设计方法；

4.设计用FPGA实现数字基带信号发生器电路的原理框图；

5.编制数字基带信号码型产生模块，码型选择模块，基带信号输出模块的程序及仿真分析；

6.完成数字基带信号发生器的系设计并仿真，最终实现码型产生模块产生的数字信号有选择地输出；

设计（论文）的基本要求

1.进行文献资料的查阅，完成文献综述及开题报告；

2.掌握VHDL语言的使用和Quartus II软件开发环境；

3.熟悉数字基带信号发生器的设计流程；

4.编制码型产生模块、码型选择模块、基带信号输出模块的相关程序并进行仿真分析；

5.完成数字基带信号发生器的设计，实现码型产生模块产生的数字信号可以有选择地输出；

完成毕业设计论文；

本文详细讨论了数字基带信号发生器的设计，对码型产生模块、码型选择模块、基带信号输出模块进行设计与仿真。本设计基于Quartus II软件开发平台，使用VHDL语言对程序进行编写，编译后对产生的基带信号进行仿真验证。仿真结果表明此设计能产生不同的数字基带信号，且符合对不同信号进行选择输出的需求。本文设计的数字基带信号发生器是可行的且具有实用性。

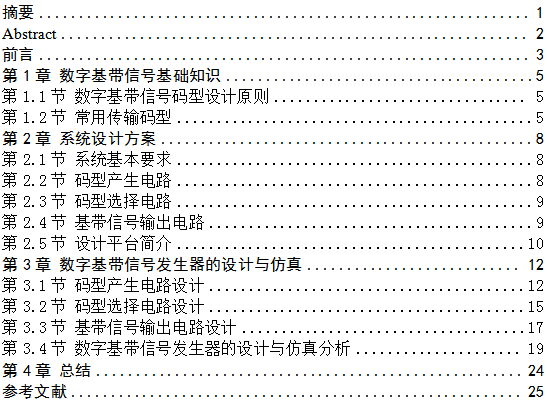

本文内容安排如下：第一章将从常用数字基带信号的特点、编码规则、应用场合等具体介绍数字基带信号的基础知识；第二章将从码型产生模块、码型选择模块、基带信号输出模块的原理、本设计所需平台以及编程所需语言等具体讨论数字基带信号发生器系统设计方案；第三章是数字基带信号发生器的设计与仿真，详细讨论了码型产生电路、码型选择电路、基带信号输出电路的设计流程与仿真分析，顶层电路的设计以及数字基带信号发生器的仿真分析等；第四章是对本设计的总结与反思。

本设计采用硬件电路描述语言VHDL语言实现输出所需基带信号的电路功能， 使用VHDL语言对电路进行描述以实现设计要求是因为VHDL语言硬件描述能力强、对设计的修改方便，还可通过仿真来验证数字基带信号发生器设计的正确性。而使用Quartus II软件开发平台可以使复杂的设计和验证趋于简单；还可缩短设计周期、降低设计成本；可移植性和可测试性良好为系统开发提供可靠的保证使仿真结果真实可靠。
