道路清障车是专用汽车一种，在现代生活生产中的应用日趋广泛；它主要用于城市和公路等。因此，对道路清障车进行改装设计就非常有必要。

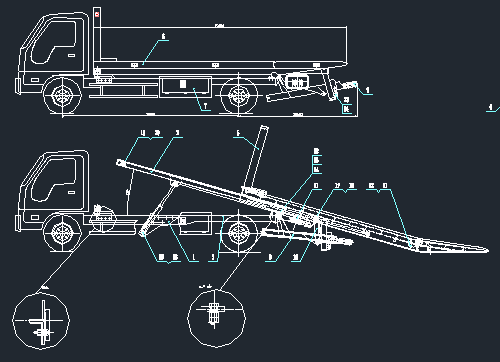

本次设计道路清障车的装备有液压举升、液压绞盘二大主要结构。液压机构主要将平板举升到一定高度，然后通过液压系统把托板伸出去，通过液压绞盘把轿车拽到平板后，然后放下平板，通过固定装置把车固定住载运走。

通过多方面查找资料并结合专用车辆改装设计要求，先后完成了以下工作：

1、详细阐述了液压举升机构，通过四种种举升机构的对比对比分析，根据本设计的要求最后选定。

2、结合现有各种倾卸结构的特点，由于本次改装设计的是轻型车，所以本设计中确定选用机构。

3、详细介绍了底盘参数的确定与选择。

4、简单介绍了本次设计的道路清障车的液压系统的计算方法和相关液压元件、控制阀的选择。

5、对设计完成后的整车进行了必要的性能计算分析，包括整车动力性、燃油经济性及行驶稳定性的计算分析。

设计的主要内容

设计主要承担的任务是设计举升机构，初步选定采取全液压操纵，取力器从变速箱窗口取力，发动机的输出动力通过传动轴到达齿轮泵，油泵输出高压油，流经多路换向阀、液压阀，然后到达各执行原件。

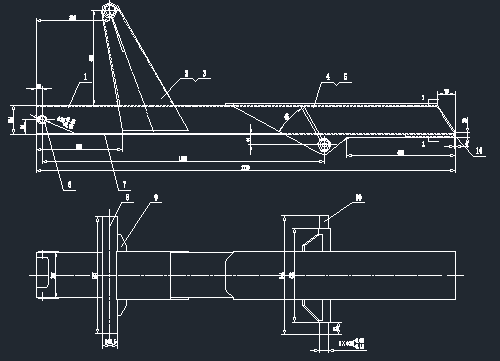

设计总体分为三个方面：机械举升部分（包括举升臂的选材、外形尺寸的确定等）；液压控制部分（包括液压缸的计算和型号确定、液压控制系统的设计和辅助元件的选择等）；相关辅助系统部分。
