Pr和Dy共掺杂BiFe0.97Mn0.03O3薄膜的制备及多铁性能研究

[关键词:薄膜制备,多铁性能]  [热度 ]
提示:此毕业设计论文完整版包含【开题报告,任务书,论文,代码,答辩稿
作品编号:clkx0015,word全文:44页,合计:20000

以下仅为该作品极少介绍,详细内容请点击购买完整版!
Pr和Dy共掺杂BiFe0.97Mn0.03O3薄膜的制备及多铁性能研究毕业设计论文------

本课题组对于BFO薄膜的制备和多铁性能研究有一定的基础,本次将通过Sol-Gel法制备Pr、Dy、Mn元素共掺杂的BFO薄膜,以改善BFO薄膜的铁电性能。

本课题研究内容

(a) 在本课题组之前的实验基础上,确定B位掺杂Mn,且Mn的掺杂量确定为3%。

(b) 采用溶胶-凝胶法制备BiFe0.97Mn0.03O3薄膜,并对BiFe0.97Mn0.03O3薄膜进行A位Pr掺杂,研究掺杂量对BiFeO3结构、形貌、铁电性、介电性、漏电流的影响。

(c) 在确定A位Pr掺杂量的前提下,再掺入Dy元素,研究Pr、Dy、Mn共掺对BiFeO3结构、形貌、铁电性、介电性、漏电流的影响,确定Pr、Dy的最佳共掺量。

(d) 在确定A位Pr掺杂量的前提下,再掺入Sr元素,研究Pr、Sr、Mn共掺对BiFeO3结构、形貌、铁电性、介电性、漏电流的影响,确定Pr、Sr的最佳共掺量。

Bi1-xPrxFe0.97Mn0.03O3薄膜的晶体结构

图3-1为Bi1-xPrxFe0.97Mn0.03O3薄膜的XRD图谱,从图中可以看出,纯相BiFeO3薄膜中所有能够检测到的衍射峰均与扭曲的菱方R3c结构的XRD衍射卡片符合,衍射峰是用标准卡片[JCPDS NO. 86-1518]标定的。从衍射图谱中可以清晰观察到纯相BiFeO3的三强衍射峰均已出现,即2θ为22.42°、31.75°、32.07°的三个衍射峰,且其他峰的位置与标准卡片也吻合的较好。26.6°,37.8°,52°处还出现了FTO基板的衍射峰,除此之外,无其他杂峰。衍射峰的吻合,说明了Pr掺杂并没有明显改变BiFeO3薄膜的钙钛矿结构。在BFO薄膜制备过程中易产生Bi2Fe409和Bi46Fe2O72过渡相,此次制备中未出现这些杂相,说明制备的薄膜纯度较高,结晶良好。

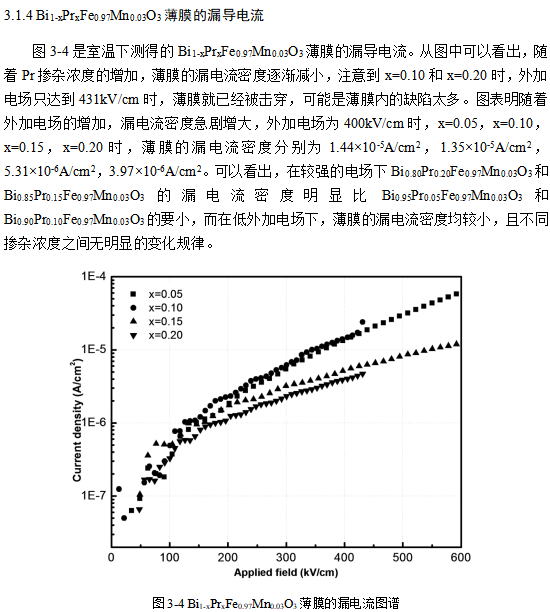

图3-4是室温下测得的Bi1-xPrxFe0.97Mn0.03O3薄膜的漏导电流。从图中可以看出,随着Pr掺杂浓度的增加,薄膜的漏电流密度逐渐减小,注意到x=0.10和x=0.20时,外加电场只达到431kV/cm时,薄膜就已经被击穿,可能是薄膜内的缺陷太多。图表明随着外加电场的增加,漏电流密度急剧增大,外加电场为400kV/cm时,x=0.05,x=0.10,x=0.15,x=0.20时,薄膜的漏电流密度分别为1.44×10-5A/cm2,1.35×10-5A/cm2,5.31×10-6A/cm2,3.97×10-6A/cm2。可以看出,在较强的电场下Bi0.80Pr0.20Fe0.97Mn0.03O3和Bi0.85Pr0.15Fe0.97Mn0.03O3的漏电流密度明显比Bi0.95Pr0.05Fe0.97Mn0.03O3和Bi0.90Pr0.10Fe0.97Mn0.03O3的要小,而在低外加电场下,薄膜的漏电流密度均较小,且不同掺杂浓度之间无明显的变化规律。

图3-5是Bi1-xPrxFe0.97Mn0.03O3薄膜的极化强度与电场的关系,在1034kV/cm场强下进行的测试,测试频率为500Hz。从图中可以看出,Pr掺杂薄膜的剩余极化值随着掺杂浓度的增加不明显,但是曲线的矩形度越来越好,掺杂15%Pr时矩形度最好,掺杂20%时,性能又开始下降,说明Bi0.85Pr0.15Fe0.97Mn0.03O3的铁电性能最好。从图中还可以看出,Pr掺杂的确能改善BFMO薄膜的铁电性能,使其剩余极化值从纯相BFO的0.75μС/cm2增加到掺杂BFMO的80-100μС/cm2。x=0.10时,薄膜的剩余极化值最大,达到了101.6μС/cm2,但是矩形度不高,矫顽场为320kV/cm;x=0.15时,薄膜的剩余极化值约为95.7μС/cm2,矩形度最好,矫顽场为320kV/cm;因此可认为Pr掺杂15%时薄膜的铁电性能最好。

本实验采用溶胶-凝胶法在FTO/glass基底上制备出A位、B位共掺杂的BiFeO3薄膜,薄膜的退火温度为550℃。通过使用X射线衍射仪,扫描电子显微镜,阻抗分析仪,电滞回线测试仪,漏电流测试仪等研究了BiFeO3薄膜物相、微观形貌、介电性、铁电性以及漏电流。得出以下结论:

(1)在Bi1-xPrxFe0.97Mn0.03O3薄膜中,所有薄膜未出现其他杂相,均为R3c结构。随着掺杂量增加,(104)晶面峰与(110)晶面峰重合并向高衍射角方向移去。x=0.10时,薄膜的介电常数最大,达到了301,但其漏电流、介电损耗也是最大的;x=0.15,0.20时,薄膜的介电常数较小,但损耗、漏电流亦小。当Pr掺杂量为15%时,薄膜的电滞回线具有较好的矩形度,剩余极化值Pr=95.7μС/cm2,矫顽场为320kV/cm,仅次于x=0.10时的101.6μС/cm2。

(2)在Bi0.85-xDyxPr0.15Fe0.97Mn0.03O3薄膜中,薄膜的介电常数进一步提高,x=0.05时,介电常数值达到了365。x=0.04,0.06,0.07时,薄膜的介电常数较小,但是频率稳定性均比x=0.05时的好,介电损耗和漏电流亦比x=0.05时的低。Dy掺杂导致薄膜的铁电性能变差,x=0.04,0.05,0.06,0.07时,薄膜在1000kV/cm外加场强时的剩余极化值分别为79.7μC/cm2、68.4μC/cm2、50.4μC/cm2、38.7μC/cm2。可见x=0.04时薄膜性能最佳。

(3)在Bi0.85-xSrxPr0.15Fe0.97Mn0.03O3薄膜中,Sr掺杂能明显改善薄膜的铁电性能。随着Sr掺杂量的增加,薄膜的介电常数持续增大,从299增加至402,但是频率稳定性却呈反向变化趋势,随掺杂量的增加,介电常数下降速度越来越快。薄膜的漏电流密度随着Sr掺杂量的增加而增加。x=0.02时,在667kV/cm下漏电流密度为5.62×10-5A/cm2。Sr掺杂薄膜的电滞回线达到了饱和状态,但此薄膜的电滞回线矩形度最好,剩余极化值也较大,1094kV/cm场强下,Pr达到了121.1μC/cm2,矫顽场341kV/cm。
