本文介绍了我关于隔离的RS485水位采集模块设计的思路，以及我所涉及的部分芯片与元器件的介绍，各个模块的功能设计思路以及介绍，通过Altium designer对设计的思路现实化，绘制了原理图与相关的PCB图。

本设计所包含的几个部分：

（1）：水位采集模块（2）：主控芯片模块（3）：RS485模块  （4）：电源模块（5）：隔离的设计

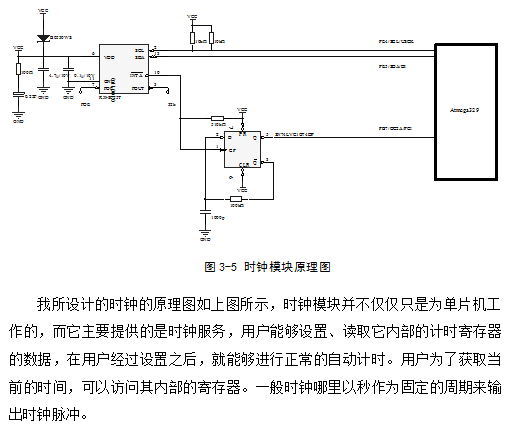

本文研究和分析了水位采集现阶段的方法，并在此基础上给出了合理的设计方案，提出了隔离的RS485水位采集终端的设计与实现，从数据采集的功能入手，给出了水位采集系统的基本组成框架，详细的介绍了数据采集技术、传感器技术，隔离技术等。还从方案的总体结构上把系统分为了几个模块，分别为单片机模块、RS485模块、时钟模块和电源模块。

基本完成了以下工作：

研究了水位采集现阶段的主要方法，说明了这次的选题背景，并讲述了研究的主要内容。在分析气象要素采集器的应用需求基础上，确定了系统的总体结构设计，随后依据系统的总体结构分别设计了系统核心模块、采集模块、电源模块、时钟模块原理图，然后简单介绍了通信协议，最后进行了系统测试。通过本论文的设计，能整体把握水位采集的整体结构以及水位采集基本要点，通过对现有数据采集器的分析，以及对水位采集原理的探究，提出了较合理的设计方案，可以满足水位采集基本工作的需求。
