本设计以16*16LED电子显示屏的设计为例，来探讨其工作原理。为了实现汉字显示的多样化，设计了具有以下功能的程序：

(1)实现汉字间断地显示(2)实现汉字统一往左滚动(3)一个接一个的汉字往左滚动

结论

通过对方案的选择和实施，最后程序完成了汉字的控制显示功能。控制显示主要有以下三个方面：间断地显示汉字，汉字统一往左滚动以及一个接一个的汉字往左滚动。在整个设计过程中，由于受时间和资金限制，本系统不能保证汉字的完美显示。首先，出现了单个显示汉字并不是太清楚，对于一些复杂的字，以至于破坏了汉字的完整性。这里建议使用32*32点阵或者64*64点阵的显示屏来显示汉字，另外选取小的发光二极管会让汉字显示得更加细腻。其次，利用单片机的P3.0P3.1口与微机的串口进行，实现单片机与微机进进行通信。由于该方案输入其它汉字非常不易，需要操作多步才能完成。取得汉字的字形码，将它们复制到程序中，然后调用子程序完成。若进一步改进的话，只需在微机中输入汉字，相应的汉字就显示在电子显示屏上。这样更接近于实践，方便用户的修改。再次，为了保证显示屏可以显示多种颜色的汉字和图片，可以选择具有多种颜色显示功能的发光二极管．

方案的选择与比较

一、系统实现方案一：

为了实现目标功能，在一个16*16电子显示屏上显示汉字，需要用到以下电路图。在整套硬件系统中，电路由一个单片机89SC51，一个地址译码功能的地址译码器74LS154，一个16*16电子显示屏组成，外加一个按键及两个接口，按键实现程序的复位操作。一个接口提给单片机及其它电子设备供电，另一个是提供标准下载接口AT89ISP。得用CPLD下载线实现将计算机生成的二进制或十六进制文件下载单片机上。

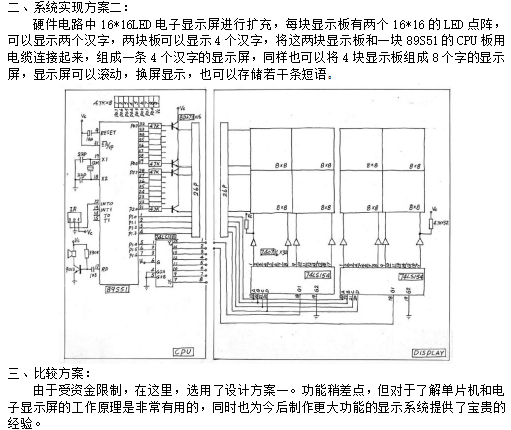

二、系统实现方案二：

硬件电路中16*16LED电子显示屏进行扩充，每块显示板有两个16*16的LED点阵，可以显示两个汉字，两块板可以显示4个汉字，将这两块显示板和一块89S51的CPU板用电缆连接起来，组成一条4个汉字的显示屏，同样也可以将4块显示板组成8个字的显示屏，显示屏可以滚动，换屏显示，也可以存储若干条短语。
