目前，远程监控和无人值班方式越来越受到关注，此题是一个小型系统的显示报警部分的设计，可以以此作为引子，让学生对这种方式有个直接的了解。

给该设计提供可行性方案，并完成主体部分的设计包括硬件和软件内容，如果可以的话，最好提供外供电和电池供电两种供电方式，以保证外供电停止时报警器工作正

基本要求：

1 设计并制作16路数显报警器，当16路中某一路断开时，显示该路编码，并发出音响；

2 显示报警编号用一位半LED显示器显示；

3 报警声音由间断到连续，由低到高，随着报警时间的推移而变化，报警时间持续1min或者人为解除报警；

4 报警存在优先级，在两个或者两个以上报警条件符合时，只显示高优先级的编码；

5 具有低供电电压指示功能；

研究方案

本系统采用单片机来控制，当16路中某一路断开时，用一位半LED显示器显示该路编码，并发出报警音响，报警声音由间断到连续，由低到高，持续1min，并使报警存在优先级，即在两个或者两个以上报警条件符合时，只显示高优先级的编码；具有低供电电压指示功能，当供电低于4V时，红色指示灯亮；最后给该报警系统提供外供电和电池供电两种供电方式，以保证外供电停止时报警器工作正常。

技术要求及特点

本设计主电路由单片机 AT89S51 构成 ,所有输入、输出信号均通过软件编程由单片机 AT89S51控制处理，以静态显示方式对LED进行驱动显示，报警声音信号的放大由音频功率放大器 LM386 来完成 ,这样就足够引起人们的注意且声音有多种频率而不会太刺耳[1]。该16路数显报警器具有以下特点：

（1）当16路中某一路断开时，即可显示该路编码，并发出音响；

（2）报警声音会由间断到连续，由低到高，随着报警时间的推移而变化，报警时间将持续1分钟；

（3）报警存在优先级，在两个或者两个以上报警条件符合时，只显示高优先级的编码；

（4）具有低供电电压指示功能，当供电电压低于4.5V时，红色指示灯发亮；

（5）同时具有内供电和外供电两种供电方式，保证了外供电停止时报警器工作正常。

硬件电路设计

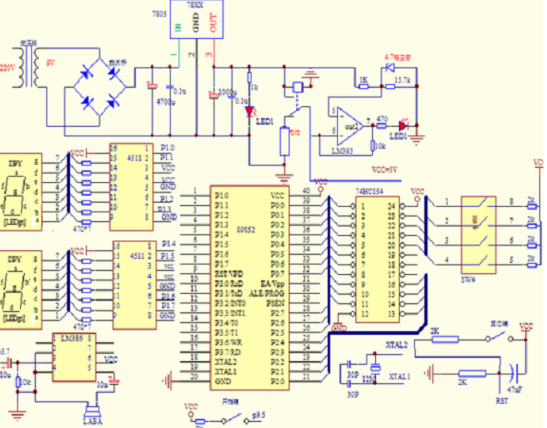

该系统由单片机AT89S51控制处理主要包括电源电路、复位电路、时钟电路、4/16译码电路、显示电路、报警电路、内外供电电路及低压供电指示电路构成
