无线局域网技术的发展和应用普及，为短距离无线数据传输提供了新的解决方案。针对小型分布式太阳能电站远程监控系统应用现状，本文提出了一种通过无线接入点AP转发的无线LED电子公告条屏设计，它可以把远程太阳能电站数据在该终端上实时显示。主要研究工作包括：系统的总体方案，主控制模块、无线收发模块和LED显示模块的软硬件设计等。设计过程中还利用Protel、Keil C、Protues、等软件进行电路和程序的功能仿真验证和设计，并完成了系统实物制作。本系统的设计成果也可以应用于其他无线数据传输LED屏显示系统，其设计方法和设计思路有重要教学和科研价值。

本次设计参照各街区LED显示屏的调研，在校园内设计一个可以移动的且能够实时显示数据的LED电子条屏，将我校的太阳能实验室部分信息及时的提供给同学们，增加同学们对太阳能发电站的了解，激发同学们研究新能源太阳能的兴趣，对提高我校同学的学习兴趣起到了很大的作用。

本课题研究的内容

目前大多数显示屏采用的是有线数据传输方式，这种方式下的LED显示屏幕安装和位置更换非常不方便[12]，但是，如果你采用的是公用无线收费网络传输这种方式，就会有很贵的运行费用，针对以上存在的问题，研究出一种无线传输的LED显示系统。该系统除了具有让LED显示屏幕以不同的方式进行数字显示基本功能外，还具有以下的功能：

1．系统通过无线模块进行无线长距离通信方式传输数据，节约运行的费用。

2．设计可输入内容的模块化的LED显示屏，使得屏幕显示的内容可以根据实际需要进行改变，提高了实用性。

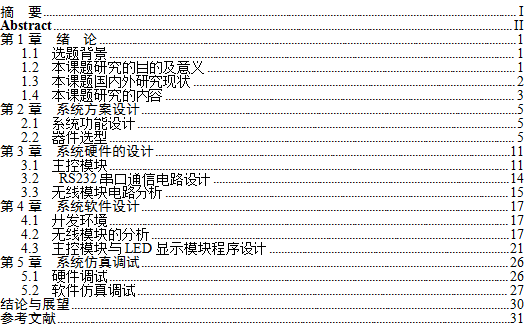

本文研究的主要内容有以下几个方面：

第1章，调研LED显示屏的发展趋势。通过调研国内外无线LED显示屏的设计方法，提出新型的无线LED设计方案。

第2章，系统方案设计。本章对本课题的设计方案进行了概述，先对无线LED显示的方法进行简单的介绍，然后对各模块的功能及作用进行了详细的阐述[13]。

第3章，系统硬件电路设计。主要对系统硬件电路的功能模块进行设计，绘制出硬件电路原理图设计、以及对整个系统硬件电路进行实物制作。

第4章，系统软件设计。用模块化程序设计的方法编写，先对无线模块的部分功能进行程序分析，然后对主控模块和显示模块进行具体的设计，完成硬件系统所需要的软件功能设计。

第5章，系统调试。主要对硬件电路和软件程序进行调试，对硬件电路进行常规检查，然后对软件子程序进行调试，把程序烧录到单片机后，再对硬件功能作进一步调试。

最后给出本文结论，对本次论文的工作进行总结，对无线LED显示屏在校园内为同学们服务的趋势进行了展望。

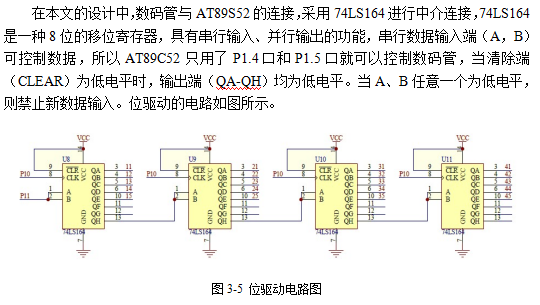

第三章先对主控模块的电路进行了分析，包括时钟电路、复位电路，然后给出单片机最小系统电路图并将它们分步绘制出来，对于无线模块，主要是对其性能进行了了解，分析其电路结构。在显示模块部分，通过将20个数码管进行连接，分为4小块，每小块由5个数码管连接构成，使其能够分别显示不同的数值，最后进行的是硬件的焊接，做出实物。

数码管段驱动设计

为了在输入的数据消失时，在芯片的输出端，数据仍然保持，所以采用74HC573芯片，该器件还具有数据缓冲的功能，能够加强驱动能力。而ULN2803是用来功率放大的驱动芯片，也就是在单片机输出的电流信号特别小无法直接驱动大的负载时，可以用ULN2803来实现单片机与负载的连接。因此采用74HC573和ULN2803组合对数据进行锁存与驱动。具体应用如下：当OE=0时，先将数据从单片机的接口处输出到Dn，再将LE从0->1->0，这时，你所需要的数据就存在On上了，输入的数据再变化也影响不到输出的数据了

文章叙述了LED基于无线传输显示系统的研究与设计的过程，在导师指导下完成了整个项目，这次设计经历了前期实践调研、项目的可行性分析、总体系统方案设计、软硬件设计和电路图设计等阶段，最后通过Proteus仿真进行了硬件的仿真实验，对系统的基本功能进行了实现，运行基本正常。该系统除了具有让LED显示系统以不同内容进行数字显示的基本功能外，由于它可以通过无线短距离通信方式传输数据，因此还具有良好的可移动性。另外，LED显示屏的大小可以根据具体的情况进行拼接，这样就提高了实用性。通过对该系统的研究与设计，不仅使我的专业理论和动手实践得到了良好的结合，也提高了我在遇到难题时独立思考以及解决问题的能力[23]。
