设计可行性分析

本次设计只需选用模块化的单片机系统，把现成的硬件模板和软件进行系统组合，并对软件和系统调试，调试完成后，该频率计的设计就能够实现。设计所需求的AT89S52、NE555触发器、LED显示管等器件市场上都可以购买得到，而且实验室也能提供相应的实验器材，所以我认为该频率计的设计方案可行。

此次设计的题目是“基于单片机的数字频率计设计”。设计分为单片机数据处理模块和数据显示模块，采用NE555施密特触发器将三角波和正弦波整形为方波信号，单片机作为主控系统控制波形整形电路，转换后的数据经单片机P14管脚输入，通过单片机的处理存储，将数据转换BCD码，在经过单片机的处理，数据通过LED显示。

本次设计主要是实现单片机简单的功能和熟悉编程的思想。经过系统的软硬件调试，从而实现频率计的设计。本次设计利用AT89S52和LED数码管制作频率计，测量范围为30～30KHz，误差为0.5%，可直接测试幅度为0～5V的标准脉冲信号。

本设计重点在于单片机的软件编程以及数码管的显示电路设计。

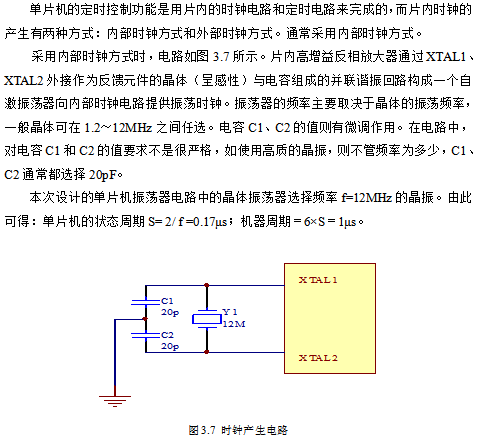

结论

本次毕业设计，通过用一个频率稳定度很高的频率源作为基准时钟，对比测量其它信号的频率。计算每秒内待测信号的脉冲个数，此时的闸门时间为1秒。通过数码管显示被测量信号频率。设计中使用了施密特触发器，因此，被测信号可以是正弦波、方波或其它周期变化的信号。输入信号经过处理输出给单片机AT89S52进行测量。AT89S52的脉冲输入端直接用内部的计数器0，减少计数误差。阀门时间使用内部T1定时/计数器。

制作的实物频率计可以测量基本的频率，但是在测量低频和高频信号时误差很大。这是由于在焊接过程中由于焊接技术所造成的，还有是芯片的选择也是影响误差大小的主要因素。

频率计的设计是采用单片机来制作的。通过本次设计，可以看出单片机在数据处理、传送、存储功能上的强大之处。我们可以运用单片机技术来实现对数据的智能化控制。

通过设计还可以看出，硬件设计和软件设计都是本次设计的关键。它们不是相互独立的。硬件是软件设计的基础，软件设计是硬件设计的灵魂。软件设计通过相应的软件调试和仿真，确保其正确。将仿真生成的程序烧入单片机，从而是硬件电路正常工作，实现其相应的功能。
