研究的基本内容

1、设计一个小型电动转向助力系统，分析电动助力转向系统电子控制单元的功能。在充分考虑电动助力转向系统控制的可靠性、实时性的基础上，以单片机为核心的控制单元。

2、设计电子控制单元的硬件，采用P控制策略完成对直流电动机的控制、并对各种传感器信号进行采集和处理，通过单片机产生可变占空比的PWM脉冲波来控制H桥驱动直流电动机正反转，满足EPS控制要求。

3、采用模块化设计的方法编写相应控制软件。控制软件中主要包含系统主程序、信号采集子程序，策略控制子程序，程序。

拟解决的主要问题

1、系统硬件电路的搭建，硬件电路需要单片机最小系统主要包括时钟电路、滤波电路、电源电路、复位电路等电路的设计。

2、传感器信号处理电路的设计，如转矩信号通过A/D转换输入处理器进行处理，再通过电机驱动电路控制电机转动方向。

3、将软件和硬件进行连接并进行测试，检查出现故障部分并思考出现故障的原因，再就相关知识努力将故障排除。

电动助力转向系统是未来汽车发展趋势的高新技术，本文在对EPS的原理和助力控制的基本过程进行了研究，通过硬件和软件的设计，主要工作如下：

（1）通过对EPS的有关文献资料进行研究，对电动助力转向系统的关键部件进行研究和分析，选择合适的传感器信号模拟部件，电动机及其它部件。

（2）以STC89C52为核心设计了电控单元，其中主要有电机驱动电路，信号采集电路，单片机最小电路，利用变频调制的方法对直流电机的电流大小进行控制，利用H桥实现对电机正反转的控制。

（3）利用Keil软件编写了控制程序，软件的主要功能是对转矩和车速的信号进行采集和数字滤波，然后将经过处理的信号输入单片机，采用P控制策略完成对直流电动机的控制。

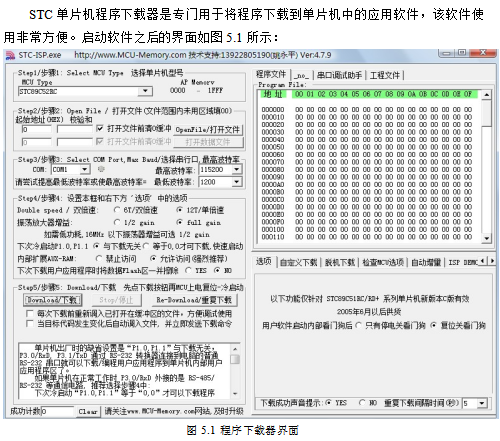

（4）将程序下载到单片机中，将电路板通电试验，经过测试表明，控制器能有效对电机进行旋转方向和转速的调节。

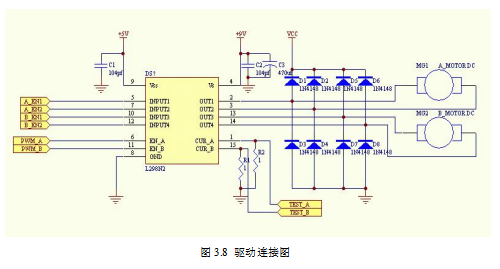

本次设计制作的电路板对转矩信号和车速信号用电位计进行了信号的模拟，并用TCL549模数转换芯片对信号采集并送入单片机，电机在单片机和L298电机控制芯片的调控下进行相应的旋转，从而实现在不同的情况下进行对助力的调节。
