语音数据采集回放系统设计
[关键词:语音数据,数据采集] [热度 ]提示:此毕业设计论文完整版包含【论文】 作品编号:txgc0814,word全文:55页,合计:20000字 |
本系统的硬件设计中,显示界面采用2行16字符的LCM1602液晶显示模块,显示一个循环的二级菜单用于和用户之间进行交流的交互界面。输入按键有两个,直接占用了外部中断INT0和INT1,配合液晶界面用于系统流程的控制和功能的选择。数据存储器采用的是Dallas公司的DS1270,容量为2MB的非易失性RAM,内部有干电池,能在掉电情况下保存数据长达数年。数字/模拟转换器采用Maxim的MX5102,8位并行输入,电压输出,输出建立时间可达6μs的DAC。模拟/数字转换器采用Maxim的MX7821,8位ADC,转换时间为660ns。话筒录入和语音回放的模拟部分需要功率放大器,选用的是双功放TDA2282。与PC间的数据通信采用的是串行方式,从单片机TX和RX端CMOS电平到PC的标准RS232电平的转换器件选用Maxim的Max232。

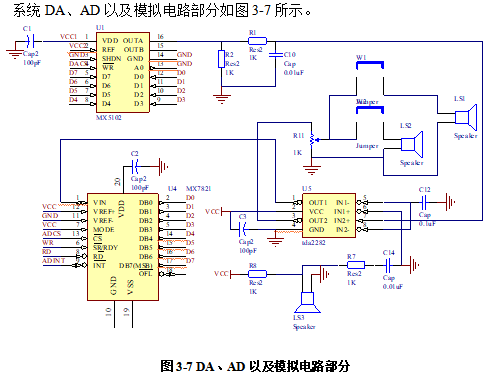

语音处理模拟部分设计
系统中的模拟部分主要是声音采样和回放电路的滤波器部分,声音采集部分使用了典型的8KB、8bit的PCM编码。由于话音频率范围为300~3400Hz,所以采用了简单的RC低通滤波电路。R=4kΩ,C=0.01μf,衰减小于3dB的带宽范围为0~4kHz的低通滤波器。
本章小结
在本章的设计过程中,首先确定了总体的设计方案,再对方案进行细化。对各模块进行选择,以达到总体的协调。界面的显示模块在与同类的很多产品比较后,决定选择2行16字符的LCM1602作为系统的液晶显示模块。而作为控制芯片的CPU,使用80C51就足以达到系统要求。同时,数据存储器采用Dallas公司的DS1270,容量为2MB的非易失性RAM,内部有干电池,能在掉电情况下保存数据长达数年。数字/模拟转换器采用Maxim的MX5102,8位并行输入,电压输出,输出建立时间可达6μs的DAC。模拟/数字转换器采用Maxim的MX7821,8位ADC,转换时间为660ns。话筒录入和语音回放的模拟部分需要功率放大器,选用的是双功放TDA2282。
本章具体完成了系统的硬件设计,讲解了硬件设计中各个部分的组成,各部分的功能和具体的设计过程。在对系统进行分块设计完成后,还要进行总体方案的细化,让各部分实现各种的功能,达到总体的协调。
本文设计的数字化语音存储与回放系统,体积小巧,可以有效的解决传统的语音录放系统在电子与信息处理的使用中受到的限制,实现语音数据的采样、储存、回放以及数据串行上传、下载功能。
系统研究的重点是让系统能够还原语音并实现系统的可视化。在系统设计中,用液晶显示来实现过程的可视化,而对于语音的还原,则是在还原语音的电路中加入了放大电路,使得信号不至于在数字信号和模拟信号转换中,因为信号的衰减使得回放时语音不清楚。
在设计中遇到的问题主要是语音的还原上,很难做到在回放时做到信号不衰减。即使在加入了放大电路后,要保证将信号还原到录入时的大小也很难。在程序设计上,将程序进行模块化设计,很快就解决了大部分的问题,调试也很顺利。
通过这个课题的研究,不仅能够巩固我大学四年学所知识,同时也提高了知识的运用能力。
