本文论述了基于无线的数据传输系统利用专用编解码器和38K载波调制解调电路，来实现红外数据传输。并对各电路单元模块进行了论证与比较。实现完成低误码率、高速率的数据信息传输。本系统通过单片机编程控制、键盘行列扫描输入、数码管动态显示操作，实现红外数据通信。并具有相应的出错提示等功能，具有良好的人机交换界面。

课题设计的目的及目标

本课题设计目的：实现准确无误的红外无线数据传输。本课题研究的范围：数据输入输出，信号的调制解调，红外传输。要想完成此设计，必须要做到：正确识别数据输入、消除干扰；数据红外传输时，消除信号互干扰，保证在传输范围内，能接收到信号；数据显示时，能准确的显示所收到的数据；并且本设计要具有错误数据传输提示功能。

设计目标：

1）自制适用无线数据传输的发射机和接收机，并实现数据信号的无线传送，调制方式任选；

2）无线传送距离≥3m；

3）单片机系统自制，系统性能指标、自动化程度尽可能高；

4）发送数据信号通过无线传输和接收后，应有相应的数据显示，并能证明所接收的数据是正确的。

系统总体设计

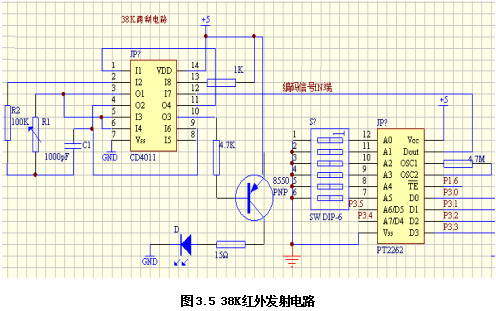

本系统发送机硬件以AT89C52为主控制模块，以键盘、LED显示器、红外线发送接收装置为受控模块。从机也以AT89C52为主控模块，以LED显示器，红外线接收发送装置为受控模块。本系统主接收机的主控模块AT89C52的工作时钟由11.0592MHz的晶振提供。发送机通过键盘输入要传输的数据，单片机对键盘进行扫描和识别，对传输的数据进行分析和处理，从P3口的P3.2、P3.3、P3.4、P3.5输出，送到PT2262进行有效的编码，再通过红外发射装置发射出去，在得到接收机的回复信号并确认准确后，单片机将控制LED显示模块显示传出的数据，否则将进行出错显示。接收机在接收到信号后，对信号进行分析和处理，并根据双方的协议发送回复信号并显示接收的数据，若出错也将显示。

本系统主要功能是主机能通过键盘输入数字，并通过红外装置传给从机；能够在主从机之间实现红外数据传输，传输距离在3米的情况下，误码率很低，几乎为0。可以说这个系统总体来说是成功，但还存在一些不足之处。例如，由于该系统采用5V直流电源供电，红外发射管功率较小，其有效传播距离在1m～3m左右。为提高其有效距离，可采用发射管前外加菲涅尔透镜聚焦的办法。由于凸透镜具有会聚作用，使原本发散的光线会聚，以提高有效通信距离。红外传播具有角度较小的特点，其方向性较强，带来相应的缺点是接收时必须使收发对管在一定的接收范围内，给实际操作带来一定的困难。为克服以上不足，可采取“多—多”的模式来增大红外线的接收面积，提高接收精度，以及使用价值。
