本课题研究的对象

本课题通过对现有单片机的学习了解，根据酒精检测智能保驾系统的需求分析，提出酒精浓度监测智能保驾系统的设计方案，并完成酒精浓度简则智能保驾系统的软件仿真与硬件实物的设计。

本课程设计拟采用的研究手段和解决办法：

针对目前的状况我拟对问题进行进一步的深入分析，进行整体的规划。在充分掌握电路原理、单片机原理、传感器相关知识的基础上,完成酒精浓度智能检测保驾系统的软件仿真与硬件实物设计。利用KEIL软件来实现系统的仿真，以此来实现课题。

各模块的功能及选择

此次设计的酒精浓度检测智能保驾系统主要是由酒精传感器，单片机及其外围电路，A/D转换电路，LED显示器，电源，蜂鸣器等部分组成的。

（1）.酒精传感器：酒精传感器是气体传感器的一种，可将检测环境内酒精的气体积分数转化为对应的电信号的转换器。

在我的设计中，计划采用的酒精传感器是MQ-3酒精传感器，其特点为 ：对乙醇气体有很高的灵敏度和良好的选择性；快速的响应恢复特性；长期的寿命和可靠的稳定性。其探测浓度范围为0.05～10 mg/L酒精，回路电压和加热电压均为5 V±0.1，基于上述原因，MQ-3酒精传感器可用于对车辆驾驶人员或者其他禁止酒后作业人员的临场检测，故此次设计采用MQ-3酒精传感器。

（2）A/D转换器：将酒精传感器检测得到的信号送入 A/ D 转换器进行数字转换，再将转换得到的数据输入单片机进行判断分析。

（3）单片机：作为本次酒精浓度检测智能保驾系统的核心，我初步决定采用STC89C52单片机进行数据采集、计算、处理后生成浓度结果数据，并将数据结果实施超限对比。当酒精的浓度大于设定的阈值时，蜂鸣警报器会发出响声报警，并通过LED显示器显示此刻的浓度值，最终完成对数据的存储STC89C52的功耗低，速度快，可靠性高，抗静电、干扰力强，功能强大，在嵌入式控制系统中应用非常广泛。

（4）LED显示器和蜂鸣报警器共同组成系统中的输出单元，在单片机对酒精传感器采集的数据进行分析判断后，将所得的到的酒精浓度值显示在LED显示屏上，若酒精浓度大于设定的阈值时，则蜂鸣报警器会发出声音进行报警，从而达到对酒精浓度检测的智能保驾功能。

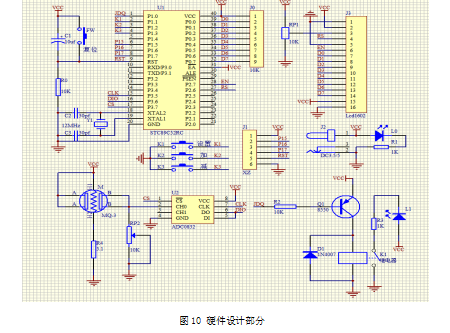

我此次要设计的的是基于单片机的酒精浓度检测智能保驾系统，这个系统的核心是STC89C52芯片、MQ-3酒精传感器所构成的一个对车内的酒精浓度检测智能保驾系统，它是用核心芯片、MQ-3酒精传感器、液晶显示模块、按键模块这些所组成的。这个系统可以时刻提醒驾驶人员不可以酒后驾车从而让驾车，它在当今的生产生活里面非常管用。

经过大量的验证，基于单片机的酒精浓度检测智能保驾系统相比较于现在社会上已经在使用的的手持式检测器或者呼气式酒精测试器，它的检测精度更加精确，十分准确而且易携带，安全可靠，拓展方法不难，控制功能很强。若检测超出阀值则会切断汽车电路，十分简洁。所以我认为基于单片机的酒精浓度检测智能保驾系统的设计对现在的社会具有很大贡献意义。
