研究目的

海上溢油监测专题图制作系统利用地理信息系统技术、计算机技术、专题图制作技术，按照专题图制作理论、和海上溢油监测的要求，以Visual Studio、ArcEngine及Developer Express v2011 vol 2为开发平台, 进行GIS的二次开发，对海面溢油遥感影像信息转化成的矢量数据进行处理。

安照实际需求，本系统以渤海湾为试验样区，实现三大功能模块：数据加载、地图整饰、专题图及解译快报的输出。协助海洋环境管理部门快速、准确地锁定溢油区，提高溢油事故处理效率。

本系统主要针对解决以下几个问题：

1.数据加载（.tif、.shp）。

2.地图整饰（文本注记、经纬网、比例尺、指北针、元数据、置信度图例、量算功能）。

3.专题图和解译快报（含有溢油专题图和溢油面积、位置、周长、面积、置信度等信息）的制作和输出

设计目标

总体设计的目标是充分利用先进的GIS技术建设一个科学、高效的溢油监测制图系统。一般而言，系统总体设计可以分成三个部分进行。首先是功能设计，根据系统研制目标，确定系统必须具备的空间操作功能；其次是数据库设计,确定空间数据的存储和管理模式；最后是应用设计，包括定制系统开发和系统集成方案，建立系统的应用模型和产品的输出。

本系统定位基于ArcGIS Engine进行开发，实现海上溢油专题图的快速制作，保证制图效率和专题图信息量，并快速生成溢油区域的解译快报。系统界面友好、操作方便、功能强大。

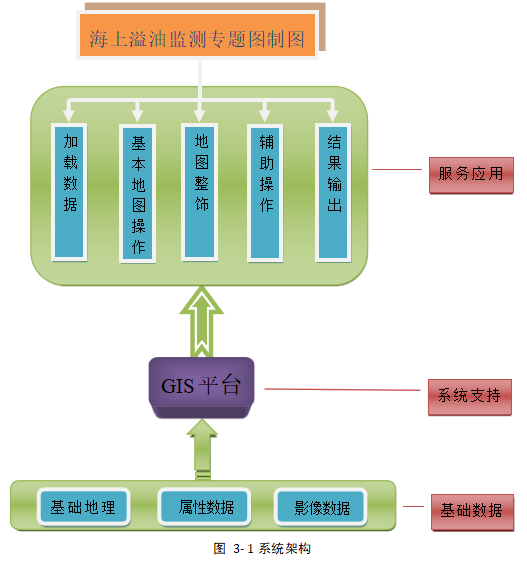

如上图所示，系统的主体功能主要包括数据加载、基本地图操作、辅助制图操作、地图整饰、结果输出、系统设置六个部分，其中核心功能是辅助制图操作、地图整饰、结果输出。以下将简略介绍这几个板块：

1）数据加载：

系统运行时会自动加载中国地图作为底图，然后用户根据实际情况可单独加载矢量数据（溢油区）和遥感影像数据以及其他相关数据，也可以设置默认工作空间，之后能够自动加载工作空间里的影像和溢油区数据。

2）基本地图操作：

本系统的基本地图操作包括数据视图和版式视图下的放大、缩小、漫游、前一视图、后一视图、全图、撤消、恢复、清空当前工具等基本操作；地图的鹰眼可以实时显示地图的当前范围所在的整个地图中的位置区域，实现了整体控制局部，鹰眼与数据视图和版式视图实现了实时联动。值得一提的是，由于整幅地图范围比较大，因此鹰眼控件上也附加了放大、缩小、漫游、全图工具，这样可以更灵活准确的控制局部地图的显示。可在鹰眼控件内的地图上画红框，红框里的地图范围即为版式视图和数据视图所显示的范围，并可以左键拖动红框以改变版式视图和数据视图所显示的范围。

3）辅助制图操作

线状显示和面状显示功能可设置溢油区的两种显示状态即线状显示和面状显示。面状显示更符合实际，之所以要线状显示（面由线围成，中间镂空或透明）是为了能看到溢油区域覆盖的遥感影像的情况。用户提供的矢量数据属性表中含有置信度属性，置信度共分三级即高、中、低。置信度分级功能可以对溢油区进行置信度分级渲染，置信度高的溢油区为红色，中为黄色，低为绿色。显示长宽轴线功能可以绘出溢油区域的长宽轴线，并带有溢油区的编号。添加风场信息功能可添加遥感影像区域的风场NC文件（NetCDF），可获得影像区域的最大风速、最小风速和平均风速，并将该信息放到元数据中。图层控件中的右击菜单实现了图层的上移、下移、移除、缩放至该图层、展开所有图层、收起所有图层、关闭所有图层、显示所有图层的功能。本系统的距离量算单位是‘公里’，面积量算单位是‘平方公里’，角度量算单位是‘度’。

4）地图整饰：

该功能模块实现了经纬网、专题图标题、用户公司图标、元数据、置信度图例、指北针、比例尺的一键添加。也可以单独添加经纬网、文本注记、图形标注、置信度图例等。经纬网的添加分为两种：手动间隔和自动间隔。手动间隔即自动设置经纬度的间隔；自动间隔即经纬网的疏密程度是默认值，且能保证经纬度的分和秒是5的倍数，便于观察和......
