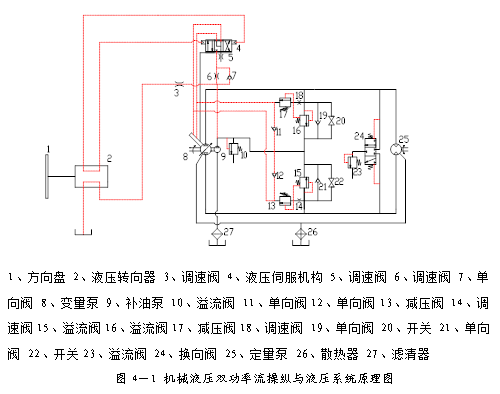

本文以履带车辆的机械液压双功率流转向装置的液压及操纵系统为设计对象，根据整车要求及性能要求，对液压系统及操纵系统进行了原理设计和分析，对系统中所需元件进行了设计计算和合理的选取。

最终对设计的转向系统作出了性能计算和分析，其分析结果显示，设计方案可行，参数匹配合理，能够满足设计要求。通过方向盘操纵转向，能有效改善驾驶员的操纵强度，提高驾驶的舒适性，准确实现驾驶员的操纵意图，较好的满足了履带车辆的转向要求。

此系统设计的关键就是实现双功率流履带车辆的平稳转向。故本文在参考东方红1302R橡胶履带拖拉机的一些参数的情况下，着重介绍了机械液压双功率流转向系统的液压系统及转向操纵系统的设计方案和工作原理，对液压系统中液压元件，如变量泵、定量马达等进行了设计计算，并合理的选取了系统中所需的液压元件，并使各元件间匹配合理，使其达到最佳的工作状态。同时对设计的液压系统和操纵系统进行了转向性能的初步计算，其结果表明此种设计方案参数匹配合理，能较好的满足履带车辆的转向要求。

设计106KW橡胶履带拖拉机机械液压转向装置的液压系统及操纵系统。包括机械液压转向装置中油泵、马达的选择;液压系统设计；转向装置操纵系统设计。能实现通过方向盘操纵实现车辆的原地转向及倒车操作。

对液压系统及操纵系统进行设计，使所设计的系统能实现：通过对操纵系统转向盘的操纵能对变量泵进行控制，从而达到控制定量马达的目的，实现转向。同时，要对系统中变量泵、马达、控制阀及其它元件进行设计计算。
