本次设计是基于PC总线标准技术利用可编程的并行I/O接口芯片8255A来实现多路模拟数据的采集,并且利用ADC0809来完成模拟数据与数字数据之间的转换。可编程就是在硬件电路固定的情况下通过软件编程的方式来实现改变电路功能的过程，这样省去了改变硬件电路结构的麻烦过程，大大提高了硬件电路的灵活性，降低了硬件成本。

本文的重点是数据采集系统，该系统主要实现的功能就是把模拟信号转换为微机能够识别的数字信号，即将电压信号按照一定比例转化为对应的二进制数。采集电路的采集精度、速度、分辨率、采集路数的选择等通过软件的编程来实现。

.......

论文的主要研究内容

数据采集技术已是专门的一项科学技术，它主要研究信息的采集、处理、传输、存储已经控制等问题。它是以微型计算机技术为基础的一门综合技术。数据采集就是对传感器传来的信号进行测量与处理，来达到对控制对象状态的了解和掌握。

随着计算机技术的发展，数据采集技术已作为一种检测技术广泛应用与各个行业。在农业中用于检测大棚的温度、湿度以及氧气和二氧化碳的含量等，都要用到数据采集技术。在医疗行业中的应用更是广泛，每一项检测都离不开数据的采集，并且在采集的精度跟速度上的要求更是苛刻。同时，在铁路信号行业更是离不开数据的采集，在微机监测系统中，电源屏的检测、轨道电路的信息采集等，还是离不开数据采集技术。在高新科技领域中数据采集技术的应用更加广泛，对技术的先进性的要求更高，无线数据采集技术已经是主要的采集技术。

由此可见，数据采集技术在人们的生活中显得越来越重要。本系统是以PC总线为基础，采用可编程的芯片8255A来控制数据的传输，用ADC0809作为模拟数据的转换工具，实现对16路模拟数据的采集。

......

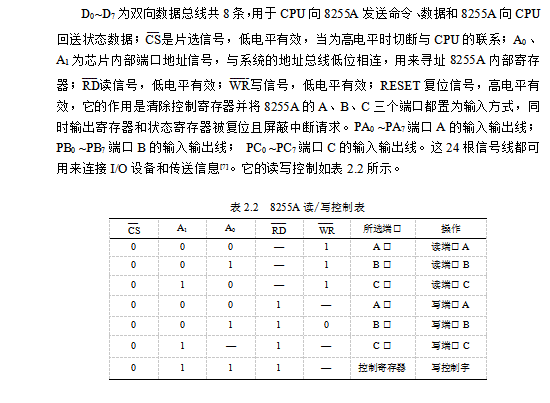

由于本次设计需要采集16路的模拟数据，采用ADC0809芯片采集数据。而它只有8路的模拟开关，所以需要2片ADC0809。为了拥有足够的控制ADC0809的端口，采用8255A扩展I/O端口。采用PC总线地址A0和A1控制8255A芯片端口选择信号。WR和RD控制对8255A的读写，M/IO控制8255A的芯片选择。用8255A的PA0、PA1、PA2选择两个芯片的模拟通道，采用PA3控制第一片ADC0809的转换，PA4控制第二片ADC0809的转换。PB口采集ADC0809转换后的二进制电压数据。PC0控制第一片ADC0809的输出，PC1检测第一片是否转换完毕。
