本文介绍的是FT8411广播分配盘的研发，它是消防应急广播系统的配套产品，首先介绍的是它的系统结构和系统说明。它与消防联动控制器，CD路放盘，声频功率放大器，广播控制模块等设备一起组成应急广播系统。消防应急广播兼顾了背景广播播音的需要，二者可以自由切换[1]。在控制方面具有自动、手动两种控制模式。自动模式下，手动优先；手动模式下，须手动控制实现对外广播。

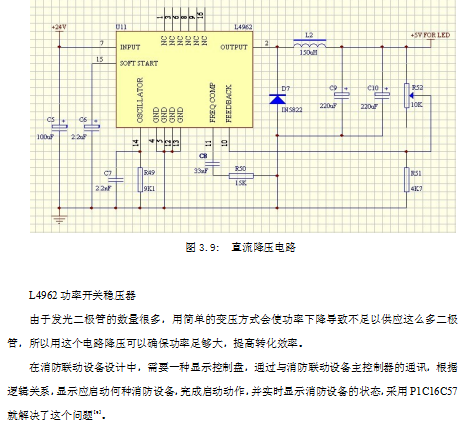

本文详细分析了它的内部电路原理，功能和操作方法。它通过RS485串行总线与消防控制器以及CD录放盘相连接，一起完成消防联动控制。另外根据现场的需要，可以外接两个扩展盘，增大了控制区域数量，而且它可以同时接入最多两路功放，满足工程上的最大限度需要。本文还介绍了该广播输出盘的输入输出特性，按键原理，设置说明，外部接线说明，端子说明以及指令和数据传输格式。

某节点的硬件电路设计如图所示，在该电路中，使用了一种RS-485接口芯片SN75LBC184，它采用单一电源Vcc，电压在＋3～＋5.5 V范围内都能正常工作。与普通的RS-485芯片相比，它不但能抗雷电的冲击而且能承受高达8 kV的静电放电冲击，片内集成4个瞬时过压保护管，可承受高达400 V的瞬态脉冲电压。因此，它能显著提高防止雷电损坏器件的可靠性。对一些环境比较恶劣的现场，可直接与传输线相接而不需要任何外加保护元件。该芯片还有一个独特的设计，当输入端开路时，其输出为高电平，这样可保证接收器输入端电缆有开路故障时，不影响系统的正常工作[11]。另外，它的输入阻抗为RS485标准输入阻抗的2倍（≥24 kΩ），故可以在总线上连接64个收发器。芯片内部设计了限斜率驱动，使输出信号边沿不会过陡，使传输线上不会产生过多的高频分量，从而有效扼制电磁干扰。在图1中，四位一体的光电耦合器TLP521让单片机与SN75LBC184之间完全没有了电的联系，提高了工作的可靠性。基本原理为：当单片机P1.6=0时，光电耦合器的发光二极管发光，光敏三极管导通，输出高电压（＋5 V），选中RS485接口芯片的DE端，允许发送。当单片机P1.6=1时，光电耦合器的发光二极管不发光，光敏三极管不导通，输出低电压（0 V），选中RS485接口芯片的RE端，允许接收。SN75LBC184的R端（接收端）和D端（发送端）的原理与上述类似。
