系统总体构成

本防盗防火报警系统是一种电子安全报警系统，该系统的设计是将电子探测、智能控制相结合，从而形成防盗、防火报警系统[10]。

系统总体构成包括防盗探测器、防火探测器、用户端自动报警器三个主要模块，如图2-1所示。

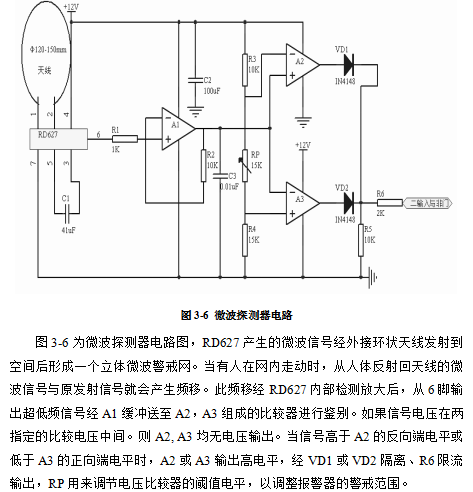

防盗探测器模块由热释电红外探测器、微波探测器组成，任一时刻若只有一个探测器输出高电平，另一个为低电平都认为是干扰或是误报警信号，单片机都不予处理，只有当两者都输出高电平，系统才判定发生了盗情，触发相应的单片机中断处理程序。

键盘电路设计

键盘设计可以采用8155等接口芯片来做键盘接口，在单片机端口资源不够用时可以采用，也可以采用专用的HD7279键盘、显示器接口芯片来做，这种方式在按键数或显示位数要求比较多的时候采用可以节省大量单片机接口资源和内存资源。由于本系统所使用到的单片机端口资源较少，端口资源充足，因而在设计键盘电路时，我们采用常用整个P0口来做一个4*4矩阵键盘，P0—P3口作为行线，通过上拉电阻接+5V，被箝位在高电平状态，P4—P7口为列线，如图5-2所示。对键盘的扫描过程可分为两步：第一步是CPU首先检测键盘上是否有键按下；第二步是再识别是哪个键按下。对键盘的识别方法通常采用逐行（逐列）扫描法。

报警器电路设计

报警器电路见附录图1。时钟电路由两个30P的电容和12MHz的晶振构成。复位电路由电阻、电容、二极管和按键开关构成，具有上电复位和手动复位的功能。单片机的INT0 , INTl分别与盗警、火警传感器相连，实现各种警情的采集[20]。为防止环境干扰信号对触发中断的影响，当响应中断后，对中断信号多次(如5次)巡检，确认是中断信号时，才去执行中断处理子程序，否则认为是外界干扰信号不执行报警处理，有效降低误报几率。同时由X5045设计的看门狗电路监控电路，在看门狗定时器预置的时间内若没有总线活动，则X25045将从RESET输出一个高电平信号，经过微分电路C2、R3输出一个正脉冲，使CPU复位。当出现盗情或火情时，触动报警信号，发出声光报警器。

本设计的研究开发工作经过半年多的不懈努力，目前基本达到了预期的要求，通过对多元探测器与报警系统的调试，可得到如下结论:

1、医院防盗防火报警系统的总体方案设计基本正确、可行，其主要功能基本得以实现。盗警、火警检测有效。

2、采用了多元探测技术，弥补了单信号探测误差较大的不足，尤其对于火灾

信号的探测，由于单元探测技术所采用的单一参数火灾探测器对火灾特征信号响应灵敏度不均匀，导致它对实际火灾的探测能力受到很大限制，多传感/多判据的设计方法有效的解决了这一问题。

3、防火防盗报警系统所有探测器的输出信号都是开关量，有无警情很容易识

别。但由于信号线上受到空间电磁波的干扰，例如附近手机、电焊机等的工作，会导致误报。因此实际电路中考虑到了对信号进行特殊的处理:如在硬件上设置滤波电路、信号的上拉或下拉处理电路，或采用比较器进行处理。同时在软件上设计多次检测程序，以确保既不误报，也不漏报，以提高系统的可靠性。在软件中按程序执行的时间段，每0.2s左右，编入一段喂狗语句。硬件看门狗的等待时间为0.6s。这些时间段，是根据防火防盗的需要设置的，对不同的系统，这个时间段并不相同。

4、系统结构简单，可靠性高，成本低，实用效果良好。
