该课题利用AT89S52单片机作为微控制器，通过编写合适的固件程序，控制USB主控芯片SL811HS实现USB协议，实现USB主控制器的功能，实现对U盘等USB设备的访问。通过对AT89S52、SL811芯片数据手册的分析，设计出相应的电路；通过对USB协议的分析，阐述USB包格式、USB数据传输的过程、USB枚举过程。对实现USB主控的固件程序进行合理的划分，划分多个模块，实现USB主控制器的功能，完成对U盘类USB设备的访问。

该课题为单片机读写U盘进行户外数据采集、单片机播放U盘等应用领域提供了一种较好的解决方案。

主要研究内容

选择单片机CPU（AT89S52）及USB接口控制器（SL811HS）等外围器件，采集大量数据，并进行简单处理，并将处理后的数据通过USB HOST（SL811HS）接口芯片存储到U盘中，然后验证存储到U盘中数据的准确性，完成以单片机AT89S52为CPU的USB主设备开发，可以控制USB从设备并可与从设备传输数据。实现与USB鼠标、键盘、U盘、USB移动硬盘以及其它USB从设备的数据传输；兼容性更强，读速度达40KB/秒，写速度达16KB/秒。源程序可以很方便的移植到DSP、ARM等系统中，目前很多公司已经成功开发出了以DSP为CPU的?“U盘MP3播放器”。

这要求使用protel 99 SE电路绘制软件制作硬件原理图及PCB图，然后用万用板焊接好硬件电路，编写软件程序完成并逐步分模块调试以完成单片机读写U盘。

微处理器单元

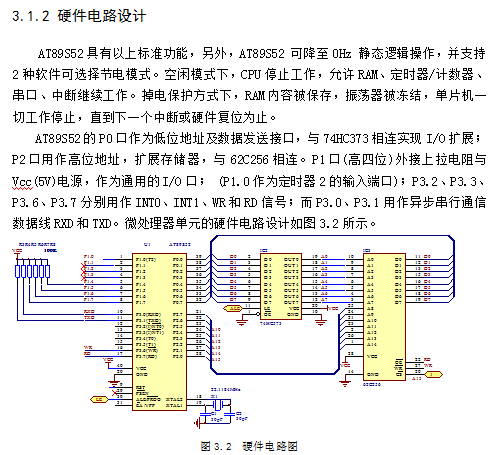

该课题种选择AT89S52作为单片机读写U盘的控制中心，因U盘FAT文件系统以个簇的大小为512字节，而单片机的RAM仅仅128字节。所以需要扩展单片机的RAM。我们采用74LS373锁存器＋62C256进行RAM的扩展。

该文阐述了单片机读写U盘的接口设计及对U盘的读写方法，该课题设计在线路板上已试验调试通过，并配合计算机串口对U盘进行了读写操作。采用通用的51系列单片机作为系统控制器，可移植性好，此设计也可应用于其他系列单片机对U盘的读写操作。由于采用U盘作为存储介质具有容量大，体积小，价格低廉等优点，并可应用于MP3播放器、数码相机、移动存储等各个领域，因而具有很高的应用前景。

同时通过这次51单片机+SL811HS读写U盘的毕业设计,我不仅学习了很多单片机知识：包括硬件电路的原理分析和绘制、protel 99 SE电路图设计软件的设计和制作以及硬件电路和软件程序的调试。
