本次论文对电缆检验的实时监测系统中的各终端进行设计。实时监测系统的多个（25个）监测终端各自监测两个开关量信号，并将其状态信息通过无线的方法传输到管理方的接收终端，包括单片机、监测电路、无线模块；管理方的接收终端将跳频接收的数据（25个监测终端的状态数据）传给PC机，包括单片机、无线模块、通信模块；PC机分析数据最终显示线缆及工人的状态。

本论文描述了电缆实时监测系统中的25个监测终端和管理方接收终端软硬件的设计过程，并进行调试验证。

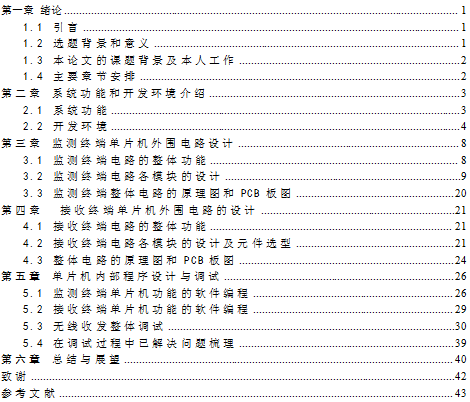

主要章节安排

首先说明课题研究的背景和意义。第一章总体介绍设计的内容及意义。第二章对系统的总体功能和开发环境进行介绍。第三章介绍监测终端单片机外围电路设计及实时监测功能和数据无线发送功能的实现方法。第四章主要介绍接收终端单片机外围电路的设计及数据无线接收和数据通信功能的实现方法。第五章对本文的监测终端和接收终端功能实现程序进行设计和调试，并对无线数据收发程序进行调试和验证。第六章给出了总结并展望此课题未来的发展。

系统功能

该监测系统主要由监测终端和管理方接收终端组成，如图2-1所示，左半部分为25路监测终端，右半部分为管理方接收终端。监测终端主要完成实时监测并分析，将所得的数据通过无线传输模式发送给接收终端；接收端主要完成25路的数据接收，并加上标志位后通过串口传输给PC机。

本毕业设计的设计内容是单片机外围电路设计、单片机内部程序设计，以及无线数据传输模块功能实现，总体可以完成实时监测以及无线数据传输。

该系统各模块如下图：

I、实时监测模块：25路对各自的线缆检测装置中的开关信号分析，以判断该线缆是否可用；25路对各自的线缆检测装置中的光感应信号的分析，以判断该机位工人是否有不当操作。单片机对这两个信号进行实时监测，用一个四位码来表示他们的状态。

II、无线数据发送模块：使用25个无线数据发送模块分别将监测分析的状态码发送到接收终端。注意无线数据传输中的同频干扰。

III、无线数据接收模块：使用一个无线数据接收模块调频接收25路数据信息。

IV、单片机数据通信模块：单片机将接收到的25路数据信息顺序排列，并添加收尾标志位，通过RS232串口传送到PC端。

V、PC端系统显示模块：将无线25路线缆测试监控系统的分析结果展现在用户界面上，便于操作员直观的看到线缆是否合格，工人操作是否有误，工人的工作量等生产中的关键问题。

本人主要完成前四大模块的软硬件设计与调试。
