需求分析

(1) 该系统设置采集点数有41个监控点，监控点分布在保护区周边。则需要摄像机、解码器、云台、防护罩及相关辅助设备各41套；

(2) 系统设备设置于原始森林复杂的环境，设备要求有防盗措施。这要求为每个监控点的电源设备、图像发射机、控制指令接收机等设备建立一个设备放置房；

(3) 系统前端设备功能是对偷猎者进行信号采集，设备要求安装在隐蔽处；

(4) 为了使摄像机能日夜工作，系统采用日夜兼用型摄像机以便提供夜间图像摄取；

(5) 数据传输线（采用宽带同轴电缆）要求有较大的带宽和具备较好的噪音抑制特性，可传输控制指令数据信号和视频信号。

(6) 图像信号传输质量要求达到4级；图像质量的好坏是衡量一个电视监控系统成败的标志之一。

开路电视监控系统结构

开路电视监控系统主要由监控前端设备、无线传输设备和控制中心设备三部分构成。系统既要向控制中心传输视频信号，又要向摄像机传送控制信号。?系统的前端和控制中心设备的构成和闭路电视监控系统类同。?无线传输通道主要由微波开路电视(图像)传输设备和无线多址指令传输设备构成。

系统前端设备包括：摄像机、镜头、云台、防护罩、同轴电缆等。它是系统的采集前端。

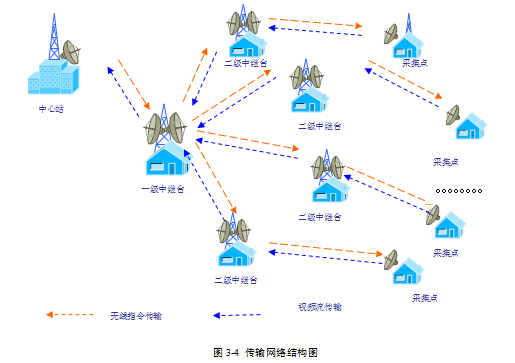

系统传输设备包括：微波图像接收机、指令遥控发射机　、微波图像发射机、指令遥控接收机、天线以及支撑各种信号收发机所需的铁塔等。

控制中心设备包括：控制主机、视频信号分配器、监视器、录像机；它是系统的核心。

要使监控系统能够发挥其应有的作用，首先必须保证监控系统的正常运行，这就必须对其进行良好的系统维护。系统维护主要包含定期的巡检设备、故障排除和安全管理等大量工作。系统维护不是一个人的事，而是需要监控值班人员、技术维护人员等共同协助做好的一项工作。不同的人员在维护工作中的责任不同，因而对其素质要求也不同。
