研究目标和意义

研究本课题的目标及意义是：解决维修人员对费率装置终端进行检测维修时候对于携带笔记本电脑的不方便性，以及维修人员的安全性问题。由于费率装置终端通常与电能表连接或与电能表组装在一起，所以其一般在离地面比较高的地方。当用PC机通过费率装置终端不能够抄得所需数据的时候，就必须对电能表和费率装置终端进行检测。当检测费率终端的时候，如果通过串口使其与笔记本电脑连接的方式检测的话，会显得很不方便，同时这对空中作业的维修人员来说增添了几分危险性。倘若有模拟手持电表这种便携式检测工具的话，问题将会迎刃而解。既解决了维修人员的携带工具的方便性，又很好的解决了其作业时的人身安全性问题。

课题的难点，重点

本课题着手于手持模拟电表的软件方面的设计。其难点是：对模拟电表所接受到的数据按照多功能电表通信规约解析出来，然后按照协议返回数据。

本课题的重点：对多功能电表通信规约的理解。

链路层

本协议为主-从结构的半双工通信方式。手持单元或其它数据终端为主站，费率装置为从站。每个费率装置均有各自的地址编码。通信链路的建立与解除均由主站发出的信息帧来控制。每帧由帧起始符、从站地址域、控制码、数据长度、数据域、帧信息纵向校验码及帧结束符等7 个部分组成。每部分由若干字节组成。

系统设计内容

手持式模拟电表的主要用途是在一些高空作业中用来对费率装置的检测，利用其与费率装置之间简单的数据收发，来判断其是否正常的工作。本课题研究的课题是手持模拟电表的软件部分的设计，主要任务是有以下几点：

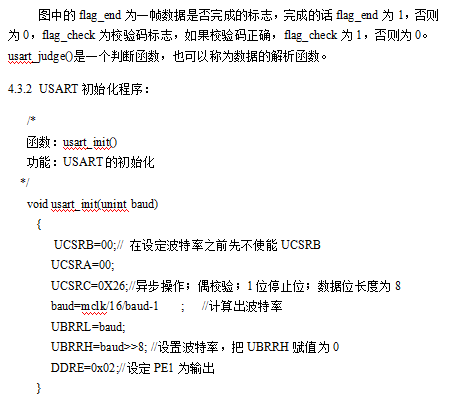

1、USART中断数据接受

2、按照多功能电表通信规约把数据进行解析。

3、利用循环查询方式发送请求数据（电能，电压，电流的值）
