本设计是以单片机为核心的LC振荡电路，通过LC的组合，振荡器起振，测量电感时电容固定，并利用单片机实现计算频率并通过公式计算出待测的电感值

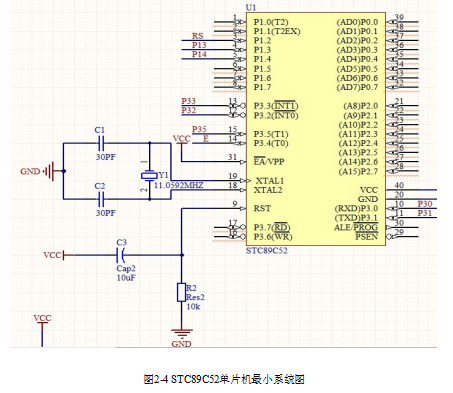

本计设的任务是以STC89C52为基础设计一个电感测量装置的电路并作出实物，该设计的要求是：测量范围为0.1uH~100mH，测量数据误差是否在±10%之内。

在本次设计当中，为了能实现本装置的电感测量功能，并且使其可靠性较高，以及价格比较合适，我在设计过程当中是用MCS-51系列的单片机为核心，再结合振荡电路来设计这个电感测量装置。本次设计的系统框架主要分为四大部分：电源电路，测量电路，控制电路，显示电路。

测量电感电路的设计

在本次设计中，是采用LC振荡电路来测量电感的。LC振荡电路主要是用来产生高频正弦波信号，在此电路中由电感和电容来组成选频网络。LC正弦波振荡电路的表现形式有很多种，其中比较常见的有电容三点式LC振荡电路、变压器反馈式LC振荡电路以及电感三点式LC振荡电路，这些常见的振荡电路中主要采用LC并联谐振回路来构成其选频网络。LC振荡电路所产生的振荡是因为电容跟电感的具有储能特性，通过电能和磁能的交替转化来产生振荡。在平时的运用中，我们得到的结果其实跟想象的还是有很大的差距，因为在电路工作时所有电子元件都会有损耗，而且这些电能和磁能在电容跟电感之间互相转化的过程中会因为损耗或者泄漏出外部的因素而不断减少，所以在设计过程中，我们需要考虑用各种信号反馈的方法把这个不断被消耗的振荡信号反馈放大，其主要的做法就是接入一个三极管或者集成运放等数电IC这种类型的放大元件，从而最终输出一个频率跟幅值相对稳定的信号。

测试分析：在实际测量中，由于测试环境，测试仪器，测试方法等都对测试值有一定的影响，都会导致测量结果或多或少地有一些误差。减小误差一般使用修正的方法，而修正的方法就是在测量前或测量过程中，求取某类系统误差的修正值。在测量数据的处理过程中选取合适的修正值很关键，修正值的获得有三种途径。第一种途径是从相关资料中查取；第二种途径是通过理论推导求取；第三种途径是通过实验求取。而在我们实际的应用过程中，一般是通过实验求取，对影响测量读数的各种影响因素，如温度，电源电压等变化引起的系统误差。通过对相同被测参数的多次测量结果和不同被测参数的多次测量选取平均值，最后确定被测参数公式的常数K值，从而达到减小系统误差的目的。
