在本次设计中，我和同组的同学的任务是，用DVI接收端口正确接收发送来的数字视频信息，并保证传送到FPGA芯片的数据流的正确性。我们的分工是，同组同学负责完成DVI接收、监测硬件电路的设计；我协助他完成了DVI接收、监测硬件电路的设计，重点研究其中的D/A芯片（THS8200芯片）正常工作需要的寄存器配置要求，完成了相关的单片机硬件配置电路制作和相关软件程序的设计，并进行了配置系统的软硬件验证，最后，和同学合作完成了DVI接收，监测系统的调试。

本论文安排如下：

第1章：绪论，主要讲述本设计任务的背景和目标，及我们小组的任务和分工。

第2章：简述FPGA硬件平台搭建，重点表述视频图像传输和监测系统设计。

第3章：DVI模块电路硬件设计，重点表述THS8200和SII169芯片的技术特点和相关硬件电路设计。

第4章：单片机硬件平台的设计，主要表述了单片机核心芯片的选型和相关电路设计及测试。

第5章：配置电路系统的软件设计，主要表述了IIC-BUS协议，及系统软件设计过程，另外还有单片机软件的联合调试情况。

第6章：系统的联合调试，包括调试环境、调试过程和调试结果。

电路检查

在通电之前，我们首先对整个电路板的连线进行检查，看看是否有短路、错接、漏接等现象。检查发现，SII169芯片的第1号引脚RSTET#被悬空，没有接任何电平，这个引脚是用来对SII169芯片进行复位的，这意味着我们无法对SII169进行复位。于是我们暂时使用手动复位的方式来完成我们的调试工作，我们把1号引脚接一个3K的电阻在连接到5V的电源上，后用万用表测得现在1号引脚的电压是2.4V，保持高电平有效。后来还发现，由于我们的单片机控制系统做在另一个电路板上，通过I2C总线连接到THS8200上来，在设计的时候，忘记地的同步了，所以现在发现少了一根地线，于是又做了一根接地的线，连接在两个电路板上。还需要特别注意的是THS8200的I2CA端口，我们连接的是高电平，这样的连接决定了THS8200的IIC写地址为40H，IIC读地址为41H。

通电过后，我们对电路又做了一个短口电压的检查。因为我们这个系统需要5V、3.3V、1.8V 3个电压，不同芯片不同的端口，需要的电压都不一样，我们用万用表检查各个端口的电压是否正常，检查发现全部都是正常的。

本次设计通过对DVI传输技术的学习和研究，完成了一套简单的DVI数据传输监测的解决方案。我们以Silicon Image公司的SII169芯片为核心组成我们DVI数据传输电路，进程数字视频信号的采集、编码、已经数据重组等处理。将SII169芯片传输的视频信号通过THS8200进行D/A转换，通过单片机系统及IIC总线来控制THS8200，最后将D/A转换后的视频信号通过VGA接口输出至CRT，进行DVI数据传输监测。主要的工作有：

1、设计的前期准备，查找设计相关的芯片资料，了解芯片的性能，已经芯片外围电路的设计。根据我需要完成的任务，我着重学习的是THS8200芯片，特别是这块芯片的IIC寄存器配置表，这块内容是本次设计十分重要的部分。另外还有SII169芯片的学习，已经DVI协议的学习。

2、SII169芯片和THS8200芯片周边硬件电路的设计。

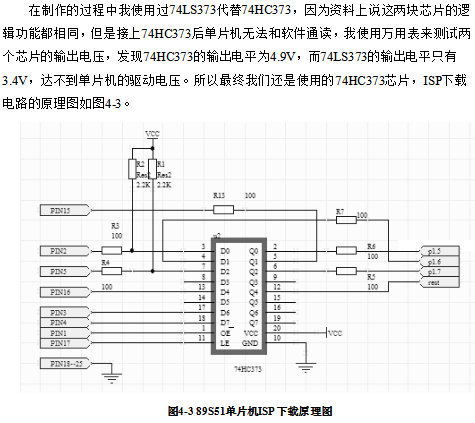

3、单片机硬件设计，主要是对THS8200的配置电路进行......
