智能排插的红外遥控功能

制作思路：

(1)红外线接收模块。接收器选用红外接收器HS0038B。他及红外接收和放大于一体，它能完成从红外遥控信号从38kHz分离出基带信号输出与TTL电平兼容的信号，为串行二进制码。

(2)解码信号。首先采用内部定时器对信号高低电平计时方法进行采集数据并保存。将红外接收器HS0038B的输出信号接单片机的外部中断0端口和外部中断1端口,当输入信号产生低电平跳变时,系统启动内部定时器0,对输入低电平计时。当红外接收信号由低电平变为高电平时(即低电平持续时间结束)，记录下内部定时器测量到的红外接收信号低电平的时长数据,即起始码的低电平信号脉冲宽度值,同时再开启定时器1,开始记录红外接收信号高电平的时长,然后依次保存采集到的红外接收信号高低电平脉冲宽度值。以此通过软件开启两个中断,并记录两个中断间的间隔时间,来测量红外遥控信号的高低电平的脉宽值，作为该信号的特征码。

(3)学习信号。将信号解码后的特征码标识相应的编号，并生成文件存储至EEPROM（AT24C256）中。

(4)信号识别。根据解码以后的特征码，并与EEPROM中已存储的文件进行比较，若符合则执行对应偏号的指令。

总结

本设计是通过一块功能强大的51单片机加所有的外围电路，实现对插孔的智能化控制，以达到节能环保，安全用电的目的。

首先，该排插通过一个红外线模块发出特定的红外信号；通过软件的编程，红外接收模块能够识别并接收红外信号，进过放大器的放大作用，电路控制模块做出相应的关断动作，从而控制排插的通断电情况。这个功能实现了对排插的非接触式控制，给行动不方便或不想行动的人带来了很大的方便；给小孩子的操作带来了安全保障；给不方便操作或存在安全隐患的地方装上这种排插，可以减少不必要事故的发生。

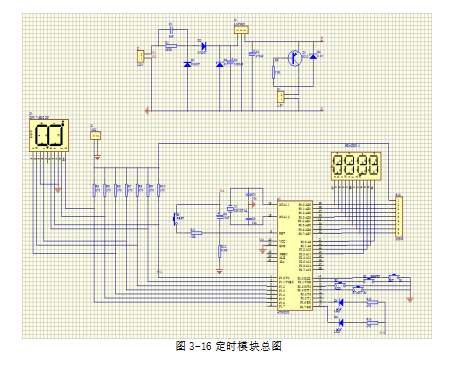

其次，该排插通过AT89S52单片机的计时功能，该单片机可以实现24小时内的计时，再经过软件的编程，单片机可以根据不同需要计时相应时间，当计时完成，单片机发出信号，经过放大电路的作用来完成相应插孔的控制，另外，该排插设计了五个按钮，用户可以根据自己的需要，通过五个按键的操作可设置不同的通断时间，这一功能主要是为安全环保，节能控耗而设计的，

再次，该排插采用热释电红外探头并对探头接收到的微弱信号加以放大，然后驱动继电器，可以制成热释电人体感应开关，当探头接收到人体释放的热释红外信号后，由控头内部转换成一个频率约0.3Hz至3Hz微弱的低频信号，经放大器放大后输入电压比较器，从而控制排插的通断电情况。即当人走近时，该插孔自动导通，与该插孔相连的设备及用电器开始工作，当人离开后，人体红外热源消失，红外探头检测不到信号，插孔自动断电，与之相连的设备停止工作。

最后，该排插实现了关机后的自动断电功能，消除了像电视机，电脑等这一系列用电器关机后的待机能耗，待机能耗是一种能源浪费，自动断电功能消除了这一浪费现象，还可延长家电的使用寿命，提高了比如遭遇雷击等安全保障。当电脑主机关机后，插座可自动将其显示器、打印机、音箱等外设的电源源；当突遇电源瞬间断电，可自动切除电源，起到节电和保护电器的作用。
