液位-流量串级控制系统的设计

[关键词:液位,流量串级控制系统]  [热度 ]
提示:此毕业设计论文完整版包含【论文
作品编号:txgc0759,word全文:42页,合计:15000

以下仅为该作品极少介绍,详细内容请点击购买完整版!
液位-流量串级控制系统的设计毕业设计论文------

本文从实际工业生产过程出发,以AE2000B过程控制实验装置为媒体,以其单容水箱的液位为被主被控量,进水流量为副被控量,设计液位—流量串级控制系统。远端数据采集控制模块使用了过程工业生产系统中常用的ADAM5000系列分布式I/O模块,模块挂接在RS485总线上,并通过RS485/RS232协议转换与上位机通讯。使用通态的MCGS组态软件开发控制界面来实现对现场设备的实时组态、监控。

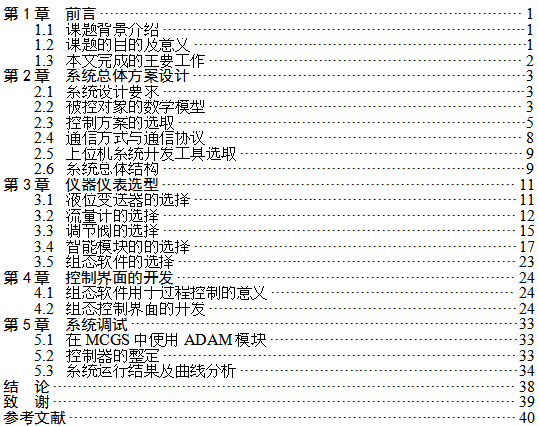

本文完成的主要工作

论文主要介绍以实际单容水箱为控制对象,以ADAM5000为远端数据采集与控制模块,上位机以组态软件为开发工具,开发实时监控系统,进行串级过程控制系统设计。详细阐述系统构成、方案论证、设备选择、动手调试过程,及其遇到的问题。具体内容安排如下:

第2章  系统总体方案设计

第3章  仪器仪表选型

第4章  控制界面的开发

第5章  系统调试及结果分析

系统设计要求

对以单容水箱为为被控对象、以ADAM5000为远端数据采集与控制模块,以组态软件为操作界面开发工具,进行串级过程控制系统设计。控制系统水箱(单容)的液位为主被控量,流量为副被控量,设计包括:

(1) 确定总体控制方案,画出系统构成框图;

(2) 建立单容装置串级控制系统的数学模型,并进行控制规律的选择;

(3) 选择ADAM5000模拟量输入输出及通讯模块为接口设备并进行相关设置;

(4) 通过RS-232/485实现微机与ADAM模块的接口及通讯功能;

(5) 选择其它硬件控制设备:液位传感器、流量传感器、电动调节阀等;

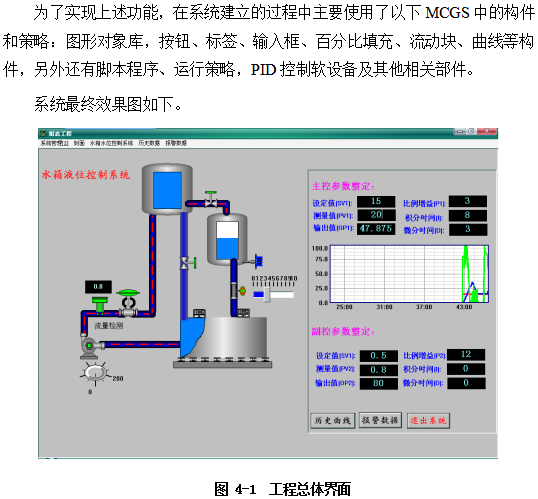

(6) 开发控制系统主界面:用组态软件设计和构造实时控制系统。

经过现场调试,系统能够正常运行,现场设备运行正常,上位机能准确采集现场设备的各种信号,并加以处理,输出控制信号。MCGS构建的上位机控制界面为用户提供了良好的监控平台,能直观反映系统运行中的各种数据及曲线,并能迅速准确的下达控制命令。

通过实际应用证明,使用ADAM5000系列分布式采集模块并配合MCGS组态软件作为上位机控制界面的过程控制系统,控制性能良好,自动化程度高,可实现无人职守,能节约大量的资源。

另外MCGS中的PID控制软设备在不重要的小型的工业控制场合完全能够取代专门的PID调节设备,能降低过程控制系统的成本。






以上仅为该作品极少介绍,详细内容请点击购买完整版!

提示:此毕业设计论文完整版包含【论文
作品编号:txgc0759,word全文:42页,合计:15000
