本文的工作是研究数字显示呼叫系统的设计与实现方案，从市场调查、需求分析、方案选择、系统模块建立、系统参数设定、功能模块实现等方面阐述了系统的设计过程。还附有系统原理框图，系统结构框图及电路原理图，帮助更好地理解和使用该系统。本设计系统为分机呼叫主机的单向呼叫系统。可实现显示呼叫方号码、振铃提示、存储最近两次呼叫等功能，并实现振铃时间和呼叫号码显示的自动控制。整套系统具有及时、准确、可靠、操作方便的特点，并可以实现“一键呼叫”。

系统开发目标

呼叫系统是一个单位开展日常工作的重要设备，对完善单位内部通信体系及借此提高工作效率起着关键的作用。数字显示呼叫系统的功能应满足单位日常工作的实际需求，并且该系统的架设投入、运行成本、维护费用都要充分考虑使用单位的实际承受能力。因此，数字显示呼叫系统的设计开发一定要和使用单位的实际情况密切结合。

此数显呼叫系统的设计正是充分考虑使用单位的实际需要，整套系统布线简洁，成本低廉，便于维护。呼叫只需一次按键就可完成，操作简单，方便快捷。被呼叫方可以显示呼叫方号码，准确高效。本套呼叫系统设有呼叫记录存贮和查询功能，不会因线路繁忙导致呼叫成功率降低。整套系统具有及时、准确、可靠、简便可行、利于推广等优点。尤其是 “一键呼叫”的特点，使之除了满足日常工作需要，更能够胜任于呼救、报警等特殊工作，应用范围广。对单位来说，可有效减少工作负担，资金投入以及人力、时间方面的消耗，提高效率。

功能模块设计

主机部分

实现的主要功能包括收码、解码、存储、译码、显示、振铃提示， 并通过系统控制模块确保上述功能的顺利实现。

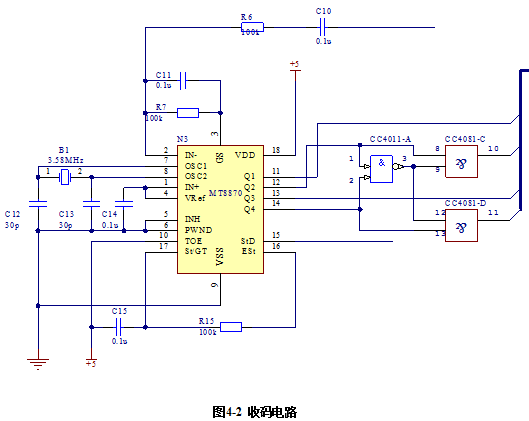

（1）收码模块

作为典型的DTMF接受器，收码模块应该提供DTMF信号的分离滤波和译码功能, 对16种DTMF输入进行解码，并输出相应16种频率组合的四位并行二进制码。可外接3.58MHz晶体，与内含振荡器产生基准频率信号。具有抑制拨号音和模拟信号输入增益可调能力。二进制码为三态输出。因为DTMF信号的最小持续时间应该大于50ms，码间休止时间也应大于50ms，所以收码模块可接受的信号音持续时间不应大于40ms，可接受的数字间隔也不应大于40ms。信号音出现检测时间应小于15ms；信号音消失检测时间应小于10ms。收码模块还应具备输入信号的高、低频组带通滤波、限幅、频率检测与确认、译码、锁存、与缓冲输出及振荡、检测等功能[7]。

（2）存储模块

为满足系统中短时间内多次呼叫的需要以及查询呼叫记录的要求，存储模块至少要具备两组或两组以上能存储四位二进制码的存储单元。为防止呼叫忙时可能造成的数据溢出，存储模块应具备锁存功能，即存储模块的输出状态不再随输入状态而变化，封锁保存了前一次传送的数据。为了实现对存储模块内多个存储单元进行独立的数据读写控制，存储模块应具备数据选通功能，即存储模块可以独立选择设定每个存储单元的工作状态，而不影响到模块内的其他单元。存储模块还应具备复位和三态输出控制等功能。

（3）呼叫显示模块

在收到呼叫信号后由呼叫显示模块负责将呼叫方号码等呼叫信息进行显示。呼叫显示模块包括译码模块和显示模块。

（a）译码驱动模块

译码模块负责将收码模块输出的四位并行二进制码转换成为显示模块可识别的编码或电平信息。为了消隐多位数的无效零，译码模块应具有消隐无......

本文完成了对数字显示呼叫系统的设计。整套系统使用总线型拓扑作为布线拓扑构型，采用二总线结构架设系统总线，将双音多频DTMF（Dual Tone Multi Frequency）信令作为系统通信信令，采取主机集中供电方式通过总线向分机供电。系统采用了硬件控制的方式。主机采用的是计时、计数芯片、触发器以及逻辑门电路组合的方式进行系统控制；分机则是采用多个RC脉冲发生电路组合进行时序控制。按照设计构想，数字显示呼叫系统可以完成“一键呼叫”，并自动显示呼叫方号码同时振铃提示；一个呼叫周期内无应答，后续呼叫信息会自动存储以备查看。
