可接收数字广播节目的GSM移动终端的硬件设计
[关键词:数字广播,GSM,移动终端] [热度 ]提示:此毕业设计论文完整版包含【论文】 作品编号:txgc0352,word全文:45页,合计:23000字 |
本课题的主要工作和任务
随着科学技术的发展,手机的越来越普及,把各种功能添加到手机上已经成为一种新的潮流,现在的手机可以玩游戏,上网,听音乐,接收模拟广播,甚至已经成为一部小型的个人电脑。因此,我们的这个课题便是设想有一种可用于接收数字广播的GSM移动终端,即把收听数字音频广播的功能添加到手机上,并且数字音频广播的信号是通过GSM网络传输,将不是空想。虽然可能由于现有的GSM网络的带宽有限,实现起来有一定的困难,但3G网络时代的即将到来,将解决这一问题,可以看出来,数字广播在技术上确实和3G手机存在相当大的重合性。由于我国数字广播正处于发展阶段,而数字广播和新型智能手机的结合,将有着广阔的市场前景。如果研究成功,将极大的推动数字广播在我国的发展。
本课题研究的关键是如何把数字音频广播技术和GSM网络完美的结合起来,因此,我的主要工作有:
(1)了解数字音频广播的基本工作原理;
(2)了解GSM网络的基本工作原理;
(3)在了解了两个主要系统的原理后对本课题数字音频广播的发射和传输部分进行可行性分析并假设了系统传输的前提方案;
(4)设计一个结合GSM手机的数字音频广播接收方案,包括框图设计,芯片筛选,电路图绘制等等;
(5)对设计的结果进行分析,并得出结论。
本次课题的设计是在假设GSM网络的GPRS的传输速率可以传输数字音频广播经过MUSICAM编码后的数据流的基础上进行的,未经过实际验证,不过相信在即将到来的第三代移动通信系统中这个问题将不存在,肯定可以进行传输。
在这个系统中,我们首先进行信号发射端的假设,即是数字音频广播信号在发射端即GSM系统的信号发射端——基站采用单声道MPEG-1的Layer2方式进行编码,后再经过GSM网络的信道编码后发射。这个过程中DAB信号不用经过COFDM信道编码与调制。然后是终端的假设,本系统是通过G20模块来充当GSM移动终端的,在这边假设该终端接收到基站发射的数字广播信号后在模块内进行滤波,A/D转换,解调,信道解码等处理后输出的。
系统思路

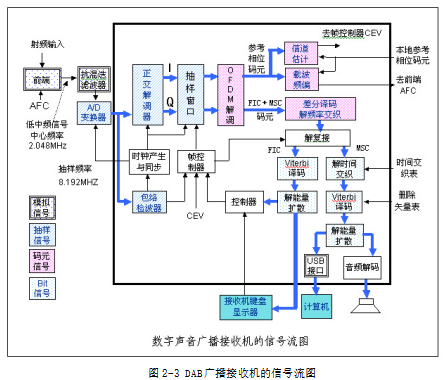

经过对DAB系统和GSM网络基本原理的了解和掌握,以DAB系统接收机原理框图为原始框架,结合GSM网络的传输原理进行了分析,首先确定了GSM手机模块和音频解码模块为该终端系统的两个主要部分,然后根据数字音频广播的信号流程进行扩展和完善,最终通过扬声器我们就可以收听到数字音频广播节目了。具体的数字音频广播信号流程为:GSM网络传输的数字音频广播信号通过天线被接收到GSM手机模块中,在模块中经过滤波,A/D转换,解调,信道解码后得到的数字信号进入音频解码模块进行信源解码,解码后进行D/A转换还原成模拟音频再经过音频功率放大和扬声器就可以得到数字音频广播节目了。系统中还需要使用一块微处理器芯片来控制各个芯片以及键盘和显示屏。
终端预想实现的功能
本课题设计的这个“可接收数字广播节目的GSM移动终端”,最初希望其实现的功能为:该终端为一个支持GPRS 功能的GSM手机,开机后处于正常GSM手机模式,通过DAB模式开关键控制(电路原理图中为S1),可使其转到DAB模式,此时,显示屏显示“欢迎使用DAB模式”,进入DAB模式后,通过手机与发送数字广播节目的基站进行通信确认后,终端开始接收数字广播,并可通过选台开关键P+和P-(电路原理图中的S2,S3)进行频道选择,显示屏上可显示频道名称,通过V+和V-进行音量控制,显示屏上显示音量的增加和减少,再按DAB模式开关键则回到GSM手机模式。
