本文阐述了一种CPCI计算机故障诊断卡的设计，计算机应用的普遍性使得主板诊断卡( Post Card) 成为一种必备的Debug 工具。在学习PCI 总线协议、各信号定义的基础上,对PCI 总线的操作时序进行了重点研究。通过对PCI 局部总线进行控制并提取数据达到最终解释,同时结合硬件描述语言最终设计出一种基于PCI 总线的主板诊断卡。经实际应用,该主板诊断卡报告错误的能力远远超过BIOS 自身通过铃声报错的能力,能帮助使用者迅速找出计算机故障的原因和部位。

本论文的组织结构

本论文主要是设计一个CPCI计算机故障诊断卡。包括一故障诊断电路（PCI接口，地址译码及数据锁存电路信号指示驱动电路，数据锁存电路，数码管译码与驱动电路，信号指示LED，数码管，扬声器及驱动电路），并行打印接口，USB接口。如若计算机出现故障，经故障检验电路检测，数码管上显示BIOS诊断代码，根据代码含义表就可以了解问题出现在什么地方

拟解决的问题是如今诊断卡电路复杂及成本高，计算机故障的多样化，诊断速度不够快的问题。最终目标：设计CPCI计算机故障诊断卡使电路简化，制造成本降低，自检电路速度加快。

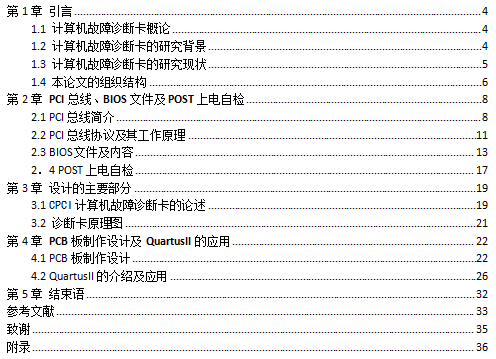

故本论文的大体结构如下：

第一章主要是介绍计算机故障诊断卡的研究背景和研究现状，计算机故障诊断卡在市场上的种类很多，但是根据客户的需求，各有优劣。

第二章主要是介绍设计诊断卡PCI总线的相关知识及BIOS文件。这是设计计

算机故障诊断卡的必须设计的方面。

第三章主要是介绍计算机故障诊断卡的设计，画电路图，制作PCB板，逻辑电路原理图的阐述说明 。

第四章既是介绍PCB板的设计制作及设计本课题的操作平台QuartusII的介绍及应用。

第五章是对本论的总结回顾。

结束语

经过验证，该主板诊断卡的功能极其强大，报告错误的能力远远超过BIOS自身通过铃声报错的能力，解决了普通双口卡在P4主板上出现错码、假码的现象，并补充了大量的POST代码，在使用中，插错、插反都不会损坏任何元件，既适合电脑爱好者个人使用，也适合于主板设计、维修等行业的工程师使用。

经过了两个多月的学习和工作，我终于完成了《CPCI计算机故障诊断卡设计》的论文。从开始接到论文题目到系统的实现，再到论文文章的完成，每走一步对我来说都是新的尝试与挑战，这也是我在大学期间独立完成的最大的项目。
