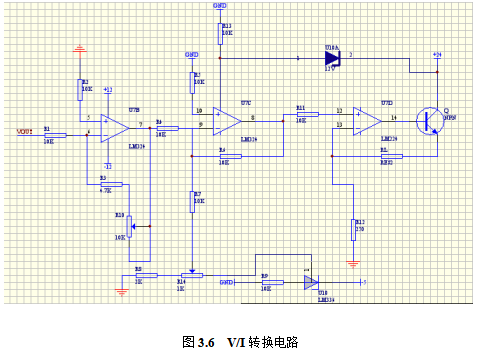

本次设计主要是针对环境温度值这个参数进行测量。再根据经验公式控制阀的热水流量对小区室温进行控制。采用传感器DS18B20进行温度测量，输出信号送入变送器，进行信号的放大及电压/电流的转换并输出4-20mA的标准电流。传感器DS18B20测量便得到所需的温度值。这时得到的温度值就已经是工程量可以直接以二进制的形式存在单片机的内部存储器中，最后变换成相应的BCD码，供键盘显示器显示用。

本次设计除测量温度外，还设计了按键以及外部存储器。根据本次设计的目的和要求，我们共需要5个按键，分别为：参数键、闪烁键、增键、手动/自动切换键、确认键。参数键用来判断显示的具体内容，主要有测量上下限、报警上下限、测量值、P、I、D和阀位开度。温度的测量上下限和报警上下限均设置为可调量；闪烁键、增键，则是用来修改其数值的；手动/自动切换键是为了完成手动和自动的切换；确认键将修改后的数值存入外部存储器。另外为了控制更加精确还通过软件编程的方式对阀进行PID控制，通过PID算法可以得到阀的开度,以此控制阀位。并设计了报警功能。

整机的设计思想

在本次设计中需要一个微处理器（CPU）、一个涡街流量计、一个时钟芯片（DS1302）、两个温度传感器（DS18B20）、八个LED、看门狗（X25045）、键盘显示（HD7279）等硬件。硬件设计分为主板和副板，主板的设计主要是选择器件，并画出原理图，那些芯片我们都接触过，主要是副板的设计。在副板上我们使用的器件有时钟芯片（DS1302）、温度传感器（DS18B20）、还有电阻（4.7K）和晶振等。在本次设计中CPU选用AT89C52。因为AT89C52的新增功能，捕捉从P1.1口输入的脉冲信号，具有T2口的捕捉功能。流量计选用的是涡街流量计，因为它有如下的优点：

（1）涡街流量计可用于各种气体、蒸汽、液体和水的流量检测及计量。

（2）是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计。

（3）涡街流量计具有量程宽,无可动部件,运行可靠,维护简单,压力损失小,具有一定的计量精度。

（4）污水流量测量流量计中,电磁流量计性能较好,节流流量计应用范围广,而涡街流量计比较新型,并正在不断发展。

（5）测量结果与被测量流体的浓度，压强和温度没有任何关系，主要是因为测量装置不与流体直接接触。
