任务：研究不同的缓冲材料对测试电路模块进行缓冲保护的效果

要求：

1.了解存储测试电路模块工作的高过载环境；

2.学习现有缓冲材料的结构，吸能缓冲特性等；

3.在实验室环境下，利用空气炮模拟侵彻实验的高冲击环境，就可以比较不同缓冲材料的缓冲吸能效果。

拟采用的研究手段

在研究课题初期，我们首先要学习研究现有的缓冲材料（泡沫铝、沙子、橡胶等）的结构，吸能缓冲特性等参数。了解了材料的缓冲特性之后，我们就要开始进行试验。

在实验中，根据课题要求，我们需要利用空气炮模拟侵彻实验的高冲击环境，对整个测试装置进行冲击以考核缓冲材料的缓冲吸能效果。

在对材料在高过载环境下的缓冲特性研究之后，用两套多普勒激光干涉仪同时记录测试电路模块缓冲前后的速度—时间曲线，并对测试结果进行对比分析，研究不同的缓冲材料对测试电路模块进行缓冲保护的效果。

根据实验以及各材料的分析，表明沙子与泡沫铝是一种缓冲效果极好的材料，尤其是泡沫铝，是一种极具潜力的冲击缓冲材料，从其应力应变曲线可以看出，其屈服阶段很长，动态试验也具有类似的现象，即泡沫铝具有很高的缓冲吸能本领。利用泡沫铝制作的缓冲器是典型的能量吸收装置。

本文分别选择泡沫铝，沙子，以及橡胶对弹载存储测试电路模块进行缓冲保护，利用空气炮模拟侵彻实验的高冲击环境，对三种材料的缓冲效果进行冲击考核，测试结果表明，沙子与泡沫铝这两种缓冲措施对弹载加速度存储测试电路模块的保护效果是明显的。

第四章小结

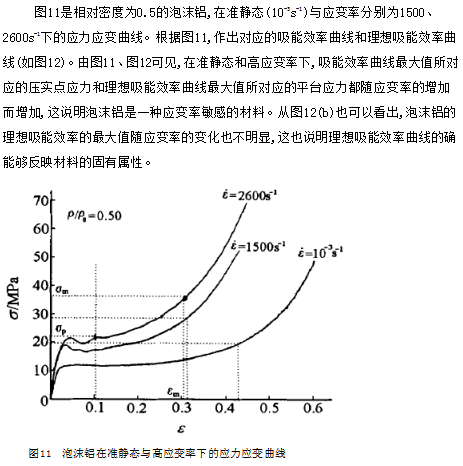

(1)不同密度的泡沫铝在不同的加载条件下,吸能效率曲线的最大值所对应的应力与应力应变曲线中的压实应变处对应的应力很接近。理想吸能效率曲线的最大值所对应的应力与平台应力一致。

(2)利用理想吸能效率曲线,可以确定泡沫材料的吸能性能优劣,从而有助于选用合适的泡沫材料作为缓冲器材料。同时,在产品设计中,采用吸能效率曲线对缓冲器进行优化设计,可更充分地利用材料的吸能性能。

(3)泡沫铝是一种应变率敏感材料,其理想吸能效率一般能达到0.8以上,是一种优良的吸能材料。
